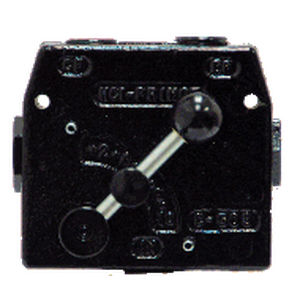

Valvola per controllo di flusso RD-100 series

a levaper olioper motore idraulico

Valvola di controllo del flusso modello RD-100 - 30 GPM SPECIFICHE Pressione nominale Pressione massima di esercizio ........ 3000 psi Flusso nominale .....................................30 GPM Filtrazione: Per le valvole di uso generale, il fluido pulizia del fluido deve soddisfare la norma ISO 4406 19/17/14 livello Temperatura massima di funzionamento................180°F Peso .................................... Circa 8 libbre SPECIFICHE La valvola PRINCE è una valvola di controllo del flusso regolabile compensata a pressione. Ruotando la maniglia, il flusso in uscita da "CF", o porta di flusso controllato, può essere variato da circa 0 al flusso massimo controllato mostrato nel grafico sottostante. Qualsiasi flusso rimanente viene bypassato alla porta "EF" o flusso in eccesso. Questo flusso può essere usato per alimentare un altro circuito o può essere restituito al serbatoio. Una volta che il flusso controllato è impostato, rimarrà quasi costante con le variazioni di pressione sulle porte del flusso controllato o in eccesso. Nota bene: se durante il funzionamento la porta del flusso controllato è bloccata, la valvola compenserà in modo tale da chiudere il flusso alla porta di eccesso. Queste valvole possono anche essere usate come controllo di flusso restrittivo tappando la porta di eccesso di flusso. I modelli di valvola PRINCE RDRS-100 e RDRS-1900 sono dotati di uno scarico della pressione regolabile. Per questi modelli la porta di eccesso di flusso deve essere collegata al serbatoio. Va notato che ogni volta che questa o qualsiasi altra valvola viene usata per bypassare o restringere, verrà generato del calore di flusso. Potrebbe essere necessario adottare misure per evitare che la temperatura dell'olio diventi troppo alta.
