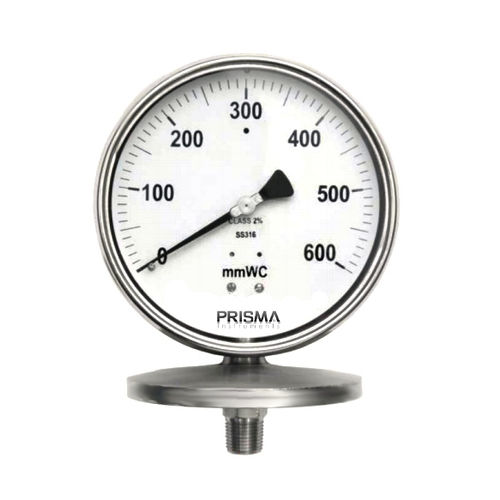

Manometro con quadrante DSPG

filettatocon flangiaNPT 1/2

Gli strumenti Prisma Instruments Diaphragm Sensing Pressure Gauge DSPG sono generalmente utilizzati per le basse pressioni dove Bourdon è insensibile. L'elemento sensibile è costituito da un diaframma che è collegato al gruppo di movimento tramite una disposizione a "sfera e presa". La pressione viene trasmessa attraverso la membrana all'albero di trasmissione. La perdita di precisione irrecuperabile è dovuta a troppi collegamenti meccanici che portano ad una precisione standard di ± 2% FSD (± 1,6% FSD su richiesta). La costruzione isola casualmente anche il processo. Possono essere offerti attacchi al processo avvitati o flangiati. È possibile una campata inferiore di 250 mm di WC.
