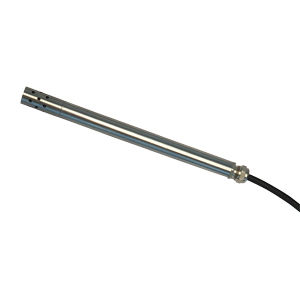

Trasmettitore di punto di rugiada capacitivo HCA100 series

G 1/22 cavi4-20 mA

Breve descrizione
Sonda in acciaio inossidabile per misura del punto di rugiada (HCA100D) e dell'umidità relativa (HCA100R) con uscita 4–20 mA in loop e protezione IP65, adatta per monitoraggio aria compressa e applicazioni HVAC.

HCA100D

• Campo punto di rugiada: -50 °C a +95 °C
• Attacco a compressione ½" opzionale
• Punti di taratura: -40 °C, +10 °C
• Pressione di esercizio: fino a 200 PSI (≈10 bar)
• Temperatura operativa: fino a 105 °C
• Materiale: acciaio inossidabile 304
• Filtro superiore sinterizzato in acciaio — rimovibile e lavabile
• Dimensioni sonda: lunghezza 6.5 in (16.51 cm), Ø est. 0.5 in (1.27 cm)
• Uscita: 4–20 mA, 2 fili, alimentazione in loop
• Intervallo scalato: -50 °C a +50 °C (altri intervalli disponibili)
• Risoluzione: 0.05 °C
• Accuratezza: ±1.0 °C (-40 °C a -20 °C); ±3.0 °C sotto -20 °C
• Lunghezza cavo standard: 6 ft (lunghezze personalizzate disponibili)
• Taratura NIST disponibile

HCA100R

• Progettata per monitoraggio umidità HVAC
• Umidità relativa: 0–100% (senza condensa/steam)
• Temperatura operativa: fino a 105 °C
• Materiale: acciaio inossidabile 304
• Filtro superiore sinterizzato in acciaio — rimovibile e lavabile
• Dimensioni sonda: lunghezza 6.5 in (16.51 cm), Ø est. 0.5 in (1.27 cm)
• Uscita: 4–20 mA, 2 fili (solo sonda)
• Intervallo scalato: 0–100% HR
• Accuratezza: ±1% HR
• Lunghezza cavo standard: 6 ft (lunghezze personalizzate disponibili)
• Taratura NIST disponibile

Panoramica prodotto (valori tabella)
Parametri: punto di rugiada °C / umidità %
Metodo: capacitivo
Intervallo: -50 °C – +90 °C DP; 0 – 100% rH
ATEX: No
SIL: No
Accuratezza: ±1% FSD
Risoluzione: analogica secondo intervallo
Portata: 2–5 l/min
Pressione: fino a 10 bar
Taratura: specchio punto di rugiada / NIST
Tempo di risposta T90: non specificato
Temperatura gas: fino a 100 °C
Uscita: 4–20 mA, 2 fili
Alimentazione: 12–28 V DC
Display: nessuno
Classe di protezione: IP65
Connessione: ½"
Dimensioni: sonda 6 in (≈16,5 cm)
Peso: ≈0,3 kg

Specifiche tecniche

• Modelli: HCA100D (punto di rugiada) e HCA100R (umidità relativa)
• Parametri misurati: punto di rugiada (°C) e umidità relativa (% rH)
• Metodo di misura: capacitivo
• Campo punto di rugiada: -50 °C a +90 °C DP
• Campo umidità relativa: 0–100% rH
• Precisione tipica: ±1% FSD; HCA100D: ±1.0 °C (-40 °C a -20 °C), ±3.0 °C sotto -20 °C
• Risoluzione: 0.05 °C (HCA100D); risoluzione analogica per intervallo
• Segnale di uscita: 4–20 mA, 2 fili, alimentazione in loop
• Alimentazione: 12–28 V DC
• Temperatura operativa (sonda): fino a 105 °C
• Temperatura gas specifica: fino a 100 °C
• Capacità di pressione: fino a 10 bar (200 PSI)
• Portata raccomandata: 2–5 l/min
• Connessione: ½"
• Protezione: IP65
• Materiale: acciaio inossidabile 304
• Filtro: acciaio sinterizzato, rimovibile e lavabile
• Dimensioni sonda: lunghezza ~6–6.5 in (≈16,5 cm), Ø ~0.5 in (≈1,27 cm)
• Peso: ~0,3 kg
• Cavo: standard 6 ft (≈1,83 m), lunghezze personalizzate disponibili
• Taratura: specchio punto di rugiada; taratura NIST disponibile
• Applicazioni tipiche: monitoraggio aria compressa (HCA100D), controllo umidità HVAC (HCA100R)
