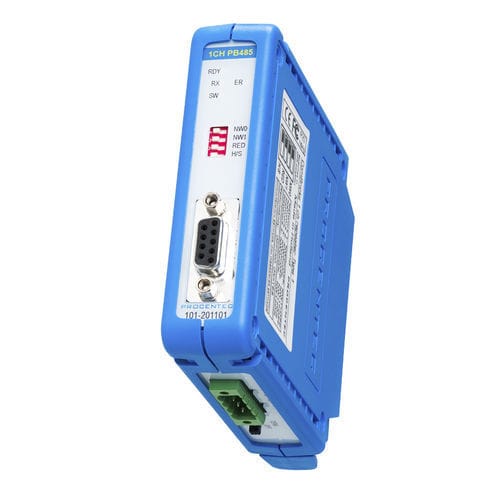

1 Channel standard RS 485 PROFIBUS repeater module a 12 Mbps con LED di diagnostica e funzionalità di ridondanza. Include terminali a vite e connettori DB9 aggiuntivi.
Il repeater si può connettere a ProfiTrace OE nella Head Station 1B/1C. I dati del bus di campo sono direttamente visualizzabili tramite web server.
Il dispositivo a 12 Mbps può essere ampliato a cascata e garantisce il monitoraggio costante del traffico di dati, permettendo di individuare errori. Garantisce la possibilità di attivare la terminazione tramite uno switch e di gestire fino a 31 dispositivi.
Caratteristiche elettriche e meccaniche
1 Canale Bus
Massimo 31 dispositivi per canale (busloads)
Lunghezza del cavo 1200 m (in base al baudrate)
Nessun limite ai dispositivi a cascata
Switch di terminazione
Terminali a vite rimovibili e 1 connettore DB9
Diametro del cavo (morsetti a vite): < 2.5 mm2
Tipo di cavo: stranded or solid core
Protocolli
Trasparente per tutti i protocolli PROFIBUS
9.6 kbps - 12 Mbps (rilevamento automatico)
2 bits delay time (12 bits in modalità ridondante)
Nessun indirizzo richiesto
Ridondanza di bus (selezionabile)
Delay time jitter: Max. ¼ Tbit
