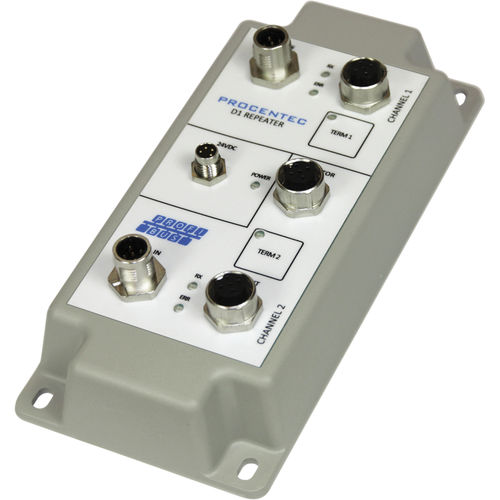

Il PROFIBUS D1 è un repeater robusto e solido, ideale per realizzare reti PROFIBUS DP molto affidabili in ambienti IP 66, caratterizzati dalla presenza di polvere, umidità e acqua.
Grazie ai connettori M12 maschio-femmina, i tecnici possono agganciare rapidamente una rete PROFIBUS DP a questo hub, particolarmente adatto in ambienti polverosi o umidi. Un connettore M12 aggiuntivo rappresenta inoltre il punto di aggancio ideale per connettere ProfiTrace. Grazie alla possibilità di eseguire misurazioni collegando ProfiTrace, la manutenzione viene effettuata rapidamente ed è possibile garantire la stabilità della rete.
Il D1 fa parte della famiglia dei ProfiHub e non ha limite all'inserimento di dispositivi a cascata. Permette di evitare i corto circuiti e di limitare errori e bug, che vengono filtrati digitalmente. Ogni canale è dotato di una terminazione selezionabile con uno switch ed è in grado di gestire fino a 31 dispositivi.
PROFIBUS
1 canale (2 segmenti)
Trasparente per tutti i protocolli PROFIBUS DP
Adatto per PROFIsafe e MPI
9.6 Kbps .. 12 Mbps (rilevamento automatico)
31 dispositivi per segmento
Lunghezza del segmento: 1200 m (dipende dal baudrate)
Nessun limite all'inserimento di dispositivi a cascata
Switch di terminazione
Nessun indirizzo richiesto
Connettori
2x M12 maschio-femmina per segmento + 1 M12 per ProfiTrace
pin 1: VPP
pin 2: PB-A
pin 3: DGND
pin 4: PB-B
Thread: Shield (PROFIBUS standard)
