Apparecchio di monitoraggio di allarme 513-20011A

di mercurioEthernetPROFINET

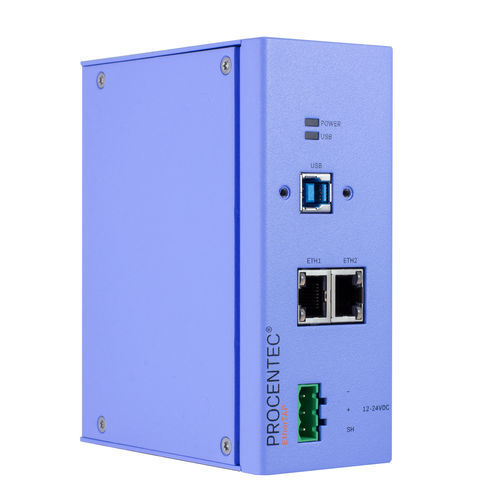

PROCENTEC sta portando le diagnostiche al livello successivo. La nuova interfaccia di monitoraggio EtherTAP é il ponte per la funzionalità Osiris presente sul tablet Mercury e sul modulo fisso Atlas. Entrambi i dispositivi utilizzano la piattaforma diagnostica Osiris per analizzare le informazioni che arrivano dall’EtherTAP. Questo consente a Delphi, l’assistente integrato, di trovare una soluzione per far tornare operativo l’impianto in maniera rapida ed efficace Diagnostiche passive Tempo di ciclo per dispositivo Jitter positivo e negativo Numero di pacchetti persi Impostazioni di allarmi La funzione ‘Analisi dei Messaggi’ di EtherTAP ti permette di eseguire analisi approfondite sul traffico PROFINET installando un EtherTAP fra i dispositivi che effettuano tale traffico (solitamente fra un master ed il primo switch). Per eseguire questa operazione, assicurati di avere: Una licenza corretta Un EtherTAP correttamente posizionato fra due dispositivi che comunicano su PROFINET Una misurazione in corso Panoramica della rete e dettagli dei dispositivi Quando premi il pulsante sulla Dashboard puoi leggere quattro tipi di informazioni: Tempo di ciclo per dispositivo I dispositivi PROFINET inviano dati su base periodica, definita come tempo di ciclo. I tempi di ciclo sono misurati in millisecondi Jitter positivo e negativo come percentuale del tempo di ciclo Il jitter é la deviazione di un messaggio dal suo tempo di ciclo previsto. Esempio: se un dispositivo invia un messaggio ogni 4ms, allora un ritardo di altri 4ms crea un jitter del 100%. Se il messaggio é in anticipo di 1ms, allora viene riportato un jitter del 25%
