Software di interfaccia VIGO5

di automatizzazionedi attivazioneWindows

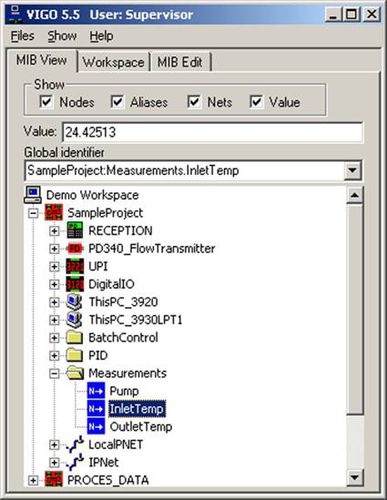

VIGO è una suite di applicazioni e utility per PC interconnesse, che permette ai progettisti e ai tecnici della messa in servizio e della manutenzione di configurare, monitorare e fare il debug dei sistemi abilitati P-NET. Il suo cuore è il meccanismo che permette la comunicazione tra i dispositivi connessi a P-NET (e altri standard), e le applicazioni in esecuzione in un PC. Tali applicazioni per PC comunicano internamente per mezzo di ciò che è noto come OLE2 Automation (Object Linking and Embedding), che è parte dei sistemi operativi basati su Microsoft Windows. VIGO è così potente e versatile, che è uno strumento essenziale quando si sviluppano sistemi P-NET. Come tale, viene fornito con una licenza gratuita quando viene utilizzato con un'interfaccia PC/P-NET di PROCES-DATA. L'interfaccia utente principale fornisce i mezzi per costruire la struttura di un sistema utilizzando una varietà di dispositivi conosciuti e registrati, in una struttura ad albero. Per esempio, se deve essere usato un cluster di dispositivi della serie 600, è semplicemente una questione di scegliere ogni tipo di dispositivo nodo da una lista e includerlo nell'albero. Poiché la struttura di ogni dispositivo nodo è nota, VIGO sa come accedere ad ogni registro e quale tipo di dati contiene. VIGO non sa in questa fase qual è l'indirizzo del nodo di ogni dispositivo, o il nome che l'utente vorrebbe chiamare ogni dispositivo. Questo si ottiene usando una finestra di proprietà per ogni dispositivo, dove l'utente riempie semplicemente le informazioni richieste. Questa procedura viene eseguita per includere tutti i nodi che formeranno il sistema completo, compresi i cluster della serie 600, altri controller e nodi I/O di altre serie, e qualsiasi PC.
