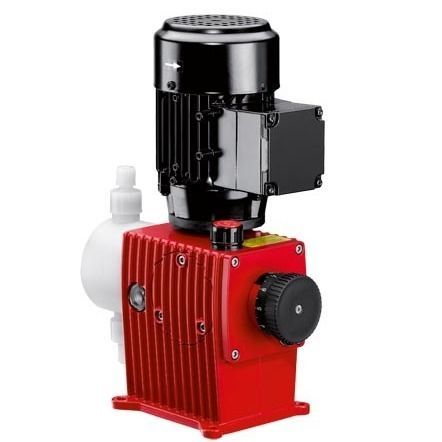

Pompa a membrana MEMDOS

ad acquacon motore elettricoindustriale

Panoramica
Le pompe dosatrici a diaframma MEMDOS con azionamento a motore garantiscono dosaggi precisi e affidabili e sono disponibili in diverse versioni. Le unità offrono regolazione manuale o automatica e sono adatte per applicazioni industriali di dosaggio chimico.

Prestazioni e principio di funzionamento
I portate variano da 4 l/h (a contropressione fino a 16 bar) a 1020 l/h (con contropressione fino a 3 bar). L'elemento di pompaggio è un diaframma che assicura tenuta durante il funzionamento e resistenza a fluidi abrasivi. È disponibile l'opzione doppio diaframma per prevenire perdite incontrollate in caso di usura del diaframma di dosaggio.

Progettazione e componenti
Le pompe MEMDOS utilizzano una corsa del diaframma azionata da motore e forzata da elettromagnete. L'assenza di ingranaggi ed elementi rotanti riduce i punti di guasto e la frequenza della manutenzione. Le parti a contatto con il fluido (testa pompa, guarnizioni, raccordi) sono disponibili in PVC, PP, PVDF o acciaio inox 1.4571 a seconda dell'applicazione.

Controllo portata e valvole
La capacità è regolabile dallo 0 al 100% con elevata flessibilità. Valvole a sfera doppia consentono un dosaggio preciso di fluidi fino a 300 mPa·s; per viscosità superiori si utilizzano valvole a molla.

Controllo e opzioni
La quantità di dose può essere regolata manualmente o tramite impulso esterno o segnale 4–20 mA a seconda del modello. Sono disponibili in opzione display grafico con menu multilingue e tastiera integrata; funzioni opzionali includono protezione tramite password, funzione di calibratura e controllo di un convertitore di frequenza esterno. Alimentazione motore standard 400/230 V AC, 50 Hz; motori alternativi disponibili per le varianti MEMDOS LB.

Produttore
Produttore: Lutz-Jesco GmbH, azienda tedesca con consolidata esperienza nelle soluzioni di dosaggio e disinfezione.

Specifiche tecniche

• Portata: 4–1020 l/h (4 l/h a contropressione fino a 16 bar; 1020 l/h con contropressione fino a 3 bar)
• Viscosità: valvole a sfera doppia fino a 300 mPa·s (valvole a molla per viscosità superiori)
• Azionamento: corsa del diaframma forzata da elettromagnete; senza ingranaggi né elementi rotanti
• Alimentazione motore (standard): 400/230 V AC, 50 Hz (motore alternativo per MEMDOS LB)
• Materiali a contatto: PVC, PP, PVDF, acciaio inox 1.4571
• Controllo capacità: regolabile 0–100%; manuale, impulso o segnale esterno 4–20 mA
• Opzioni: display grafico, menu multilingue, tastiera integrata, protezione via password, calibrazione, controllo convertitore di frequenza esterno
• Opzione doppio diaframma per protezione da perdite
