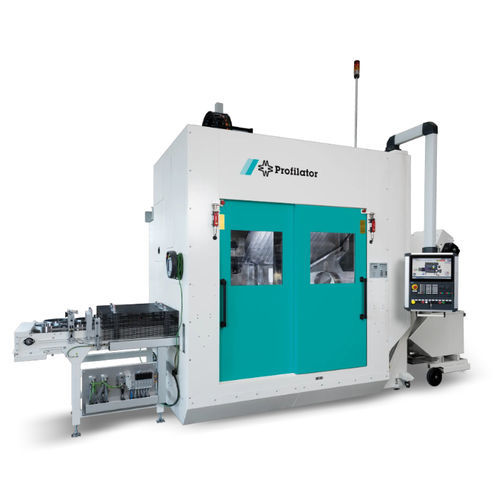

Piattaforma macchina modulare dal design compatto per la produzione di ingranaggi
Massima flessibilità grazie al design modulare, configurabile per un'ampia varietà di processi di lavorazione (ad esempio scudatura®, dentatura, puntatura, fresatura cicloidale, smussatura e sbavatura)
Azionamenti lineari all'avanguardia negli assi X e Y con azionamento di coppia nell'asse A:
- Elevata dinamica della macchina per tempi di ciclo ridotti
- Massimi livelli di precisione e bassi costi di manutenzione grazie agli azionamenti lineari privi di gioco e di usura
- Elevata rigidità della macchina per applicazioni HARD SCUDDING®
Cambio utensile opzionale per la massima flessibilità di lavorazione
Interfaccia intuitiva per una facile configurazione e programmazione
Compatibile con l'Industria 4.0, espandibile con sensori aggiuntivi per il monitoraggio della macchina
Disponibilità di diversi concetti di automazione
Facilità di configurazione e accesso grazie all'area di lavoro aperta e accessibile
Esempio di configurazione
Esempio di configurazione per un SVE-330-VL-Twin per la lavorazione di SCUDDING®, dentatura, sbavatura e smussatura.
Il cambio utensili opzionale consente la lavorazione sequenziale con Scudding® e l'integrazione di processi secondari come la smussatura rotativa e la smussatura
smussatura rotativa e molti altri.
Scudding® di ingranaggi a gradini
Lavorazione di profili di ingranaggi paralleli con sottosquadra, entrambi gli ingranaggi sono
lavorabili con un doppio utensile
Scudding® di ingranaggi interni
Produzione economica di ingranaggi interni
con elevata flessibilità
Taglio a smusso
Smussatura del lato di entrata e di uscita mediante taglio in un'unica impostazione con Scudding®. Processo di smussatura rapido e preciso con un ingombro minimo
Scudding® di alberi
Produzione di rotori, azionamenti e alberi
---
