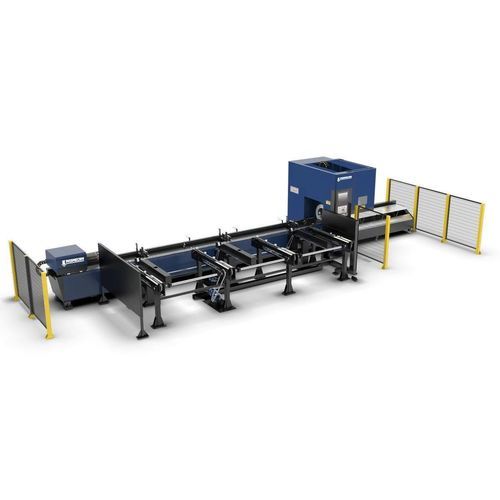

Macchina da taglio laser a fibra 6160/3

per metalloper profilatiper tubi

Presentazione
Fulgor Tube, nuove frontiere di business
La lavorazione del tubo è quella che mostra le maggiori potenzialità di espansione. Con i laser tubo Promecam è possibile accedere a questa nicchia di mercato con un investimento contenuto. Macchine robuste, versatili, capaci di lavorare anche profili e barre. Sono disponibili sistemi di caricamento automatico per tubi, travi e profili.

Interfaccia e software

• Interfaccia 4.0/5.0 per disegno avanzato, nesting e programmazione CAM (integrazione ufficio tecnico - produzione).
• Flusso di feedback sulle parti prodotte e sui tempi di lavorazione per supportare preventivi e individuare punti critici.

Ergonomia e produttività
I sistemi di caricamento automatico per barre e profili riducono le operazioni manuali e aumentano la redditività della produzione. Sono disponibili soluzioni di automazione per ottimizzare l'efficienza macchina.

Qualità intrinseca
Il sistema Fulgor Tube è costruito con componenti di qualità, tra cui:

• Testa di taglio Raytools, Boci o Precitec
• Sorgenti laser MAX o Raycus
• Motori Yaskawa
• Guide lineari HIWIN
• Motoriduttori Motovario/Neugart
• Cremagliere Atlanta
• Cuscinetti NSK
• Componenti elettrici Schneider

Produzione senza problemi e manutenzione predittiva
La produzione Fulgor Tube è soggetta a controlli qualità secondo il Promecam Quality Protocol. La macchina può essere equipaggiata con il sensore WATT⚙️ e il sistema Smart mAIntenance per rilevare potenziali anomalie in anticipo e fornire informazioni su consumi elettrici, tempi di produzione e utilizzo delle attrezzature.

Lunghezza minima, Bevel e mandrini
La macchina Fulgor Tube ha una lunghezza minima di lavorazione di 50 mm per ridurre gli scarti. Le macchine a tre mandrini possono lavorare l'intera lunghezza del tubo senza sfrido. È disponibile la funzione Bevel per tagli inclinati su tubi e profili. I mandrini sono progettati per adattarsi ai tipi di profili o tubi da tagliare per garantire produttività.

Caricatori
Sono disponibili caricatori a catena o a nastro per posizionare le barre nell'alimentatore senza danneggiarle, adatti a tubi sottili, finiture superficiali delicate o profili.

Dati tecnici — Taglio laser su tubi con 1 mandrino e 1 lunetta (tabella)
Modello | 6160/3 | 6240/3
Potenza laser [kW] | 3 | 3
Lunghezza ingresso tubo [mm] | 6300 | 6300
Lunghezza massima prodotto finito in uscita [mm] | 1500 | 1500
Diametro massimo [mm] | 160 | 240
Precisione posizionamento X/Y [mm] | ±0,05 | ±0,05
Ripetibilità posizionamento X/Y [mm] | ±0,03 | ±0,03
Velocità massima X/Y [mm] | 110 | 110
Velocità massima mandrino [rpm] | 150 | 120
Accelerazione massima [g] | 1,2 | 1,2
Capacità massima mandrino [kg] | 100 | 300
Peso macchina [kg] | 4300 | 5500
Sfrido rimanente [mm] | 50 | 50
Tipo/modello CNC | CypCut 3000 | CypCut 3000
Dimensioni L×W×H [mm] | 11377×2423×2475 | 11383×2423×2600
Metodo supporto uscita tubo | Ruota supporto a gola variabile (fino a 1500 mm) | Ruota supporto a gola variabile (fino a 1500 mm)
Metodo supporto uscita tubo [opzionale] | Tavolo flottante (fino a 3000 mm) | Tavolo flottante (fino a 3000 mm)
Sistema di carico semiautomatico | Opzionale | Opzionale
Sistema di carico completamente automatico | Opzionale | Opzionale

Dati tecnici — Fulgor Tube Max (2 mandrini e vari modelli)
Modello | 6240/3 Max | 6350/6 Max | 9350/6 Max | 12350/12 Max
Potenza laser [kW] | 3 | 6 | 6 | 12
Lunghezza ingresso tubo [mm] | 6300 | 6300 | 9300 | 12300
Lunghezza massima prodotto finito in uscita [mm] | 6000 | 6000 | 6000-9000 | 6000-9000-12000
Diametro massimo [mm] | 240 | 350 | 350 | 350
Precisione X/Y [mm] | ±0,05 | ±0,05 | ±0,05 | ±0,05
Ripetibilità X/Y [mm] | ±0,03 | ±0,03 | ±0,03 | ±0,03
Velocità X/Y massima [mm] | 110 | 110 | 110 | 110
Velocità mandrino massima [rpm] | 120 | 120 | 120 | 120
Accelerazione massima [g] | 1,5 | 1,5 | 1,5 | 1,5
Capacità carico massima mandrino [kg] | 500 | 600 | 800 | 1000
Peso macchina [kg] | 14000 | 16000 | 19000 | 25000
Sfrido rimanente [mm] | 0 | 0 | 0 | 0
Tipo/modello CNC | CypCut 5000 | CypCut 5000 | CypCut 5000 | CypCut 5000
Dimensioni L×W×H [mm] | 16100×3080×3650 | 16100×3080×3650 | 19100×3080×3650 | 22100×5000×2560
Metodo supporto uscita tubo | Tavolo flottante | Tavolo flottante | Tavolo flottante | Tavolo flottante
Sistema di carico semiautomatico | Opzionale | Opzionale | Opzionale | Opzionale

Caratteristiche e specifiche tecniche

• Denominazione commerciale: Fulgor Tube
• Brand: Promecam
• Range potenza laser: 3 kW, 6 kW, 12 kW
• Lunghezze ingresso tubo: opzioni tipiche 6300 mm, 9300 mm, 12300 mm (a seconda del modello)
• Lunghezza massima prodotto finito in uscita: da 1500 mm fino a 6000–12000 mm a seconda del modello
• Diametro massimo lavorabile: da 160 mm fino a 350 mm a seconda della versione
• Lunghezza minima lavorabile: 50 mm
• Precisione posizionamento X/Y: ±0,05 mm; ripetibilità: ±0,03 mm
• Velocità massima X/Y: 110 mm/s
• Velocità mandrino: fino a 150 rpm (alcuni modelli) o 120 rpm (altre versioni)
• Accelerazione massima: 1,2–1,5 g (varia per modello)
• Capacità di carico mandrino: da 100 kg fino a 1000 kg a seconda del modello
• Peso macchina: da circa 4.300 kg fino a 25.000 kg in funzione del modello
• Sfrido rimanente: 50 mm per alcune versioni a singolo mandrino; 0 mm per configurazioni multi-mandrino (Max)
• Controllo CNC: CypCut (3000 o 5000 a seconda della versione)
• Supporto uscita tubo: ruota a gola variabile (fino a 1500 mm) o tavolo flottante (opzionale fino a 3000 mm o standard su modelli maggiori)
• Sistemi di carico: semiautomatici o totalmente automatici disponibili come optional; caricatori a catena o a nastro disponibili per materiali delicati
• Funzione Bevel opzionale per tagli inclinati su tubi e profili
