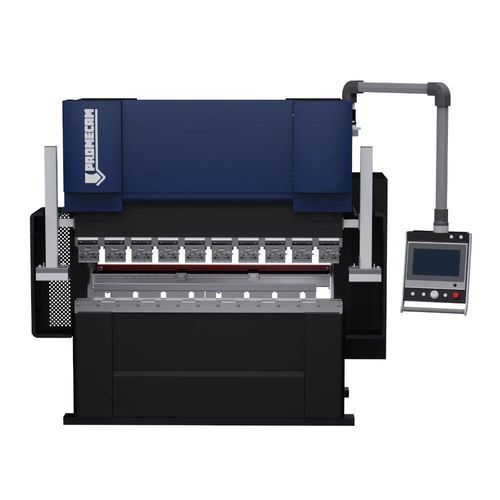

Pressa piegatrice elettrica Spira series

CNC2 assi4 assi

Panoramica
Le presse piegatrici serie Spira sono presse piegatrici elettriche progettate per la sostenibilità e prestazioni di piegatura stabili. Non utilizzano olio idraulico, riducendo l'impatto ambientale ed eliminando la variabilità dovuta a temperatura, invecchiamento e igroscopicità. I servomotori intervengono solo nella fase di piega, riducendo i consumi in standby.

Configurazione generale
Tutte le macchine dispongono di due assi sincronizzati (Y1‑Y2) e di un registro posteriore a 4 assi (X, R, Z1, Z2) per un posizionamento preciso e ripetibile in produzione.

Dati tecnici (tabella)
Modello | Spira 35/1350 | Spira 50/1650 | Spira 70/2050 | Spira 70/2500
tonnellaggio [t] | 35 | 50 | 70 | 70
lunghezza [mm] | 1350 | 1650 | 2050 | 2500
distanza tra le spalle [mm] | 1300 | 1300 | 1700 | 2000
incavo [mm] | 150 | 210 | 300 | 300
corsa [mm] | 180 | 180 | 200 | 200
luce banco-traversa [mm] | 410 | 410 | 430 | 430
corsa asse X [mm] | 400 | 400 | 600 | 600
corsa asse R [mm] | 150 | 150 | 150 | 150
potenza assi Y1-Y2 [kW] | 2×8,6 | 2×16 | 2×21 | 2×21
potenza media [kW] | 2,3 | 2,4 | 2,4 | 2,7
dimensioni L×W×H [mm] | 2300×1650×2200 | 2600×1900×2200 | 2680×1610×2560 | 2990×1610×2545
peso [kg] | 4000 | 5000 | 6250 | 6500
bombatura | assente | assente | assente | meccanica a cunei

Componenti e processi

• Velocità controllata: Servomotori ad alte prestazioni per profili di velocità stabili e programmabili.
• Precisione e durata: Viti worms e guide in acciaio C5 per movimento preciso e lunga durata.
• Posizionamento asse Y: Precisione fino a 0,005 mm per elevata ripetibilità.
• Trattamento termico: Struttura trattata a 650 °C per alleviare tensioni interne e ridurre deformazioni a lungo termine.

Affidabilità come principio
Progetto a doppio servo che controlla indipendentemente Y1 (corsa sinistra) e Y2 (corsa destra) con servomotori ad alta velocità, garantendo velocità, precisione e costi di gestione ottimizzati.
Componenti utilizzati:

• Viti: Techmation (TW-JP) o TSUBAKI NAKASHIMA (JP)
• Reggispinta: NSK (JP)
• Cinghia: Gates (USA)
• CNC macchina: STEP (IT)
• Righe ottiche: GIVI Misure (IT)
• Componenti elettrici: Schneider (FR)
• Guide lineari e pattini: HIWIN (TW)
• Viti a ricircolo registro posteriore: HIWIN (TW)

Vantaggi ambientali e di energia
La serie Spira non utilizza olio idraulico, riducendo impatto ambientale e costi di acquisto/smaltimento. L'assenza di olio elimina la variabilità dovuta a temperatura e invecchiamento. I servomotori sono attivi solo durante la piega, garantendo consumi in standby molto bassi.

CNC e interfacciabilità
Equipaggiate con sistemi CNC di Step Automation, le Spira supportano modelli 3D e programmi tramite interfaccia grafica intuitiva. Numerose opzioni permettono di adattare funzionalità CNC, software offline e funzioni Industria 4.0 per gestione produzione, manutenzione e supervisione remota. I controlli ROCK di nuova generazione offrono elevate prestazioni di programmazione e gestione pressa.

Sistema di sicurezza LazerSafe
Il sistema LazerSafe LZS-2 è una barriera laser che delimita la zona pericolosa del punzone, rileva intrusioni e arresta automaticamente la macchina. Parametri chiave:

• Risoluzione di rilevamento: Circa 4 mm per alta sensibilità a piccoli oggetti.
• Velocità di risposta: Molto rapida, tipicamente inferiore a 1 ms.
• Tipo di laser: Classe 1M.
• Funzionalità avanzate: Monitoraggio continuo della distanza di arresto, modalità Tray/Box per pieghe complesse e gestione automatica dei punti di muting.
• Compatibilità: Integrabile con diverse tipologie di presse e utensili non standard.

Manutenzione proattiva e monitoraggio
Piattaforme opzionali di manutenzione predittiva e analisi dei consumi monitorano componenti critici, rilevano anomalie in anticipo e forniscono dashboard su tasso di utilizzo, efficienza energetica e costi per intervalli configurabili. Possibile integrazione con MES per analisi dettagliate dei costi di produzione.

Caratteristiche / specifiche tecniche

• Serie: Spira series
• Assi: Y1 - Y2 (due assi); registro posteriore: X, R, Z1, Z2 (4 assi)
• Modelli disponibili e tonnellaggi nominali: Spira 35/1350 (35 t), Spira 50/1650 (50 t), Spira 70/2050 (70 t), Spira 70/2500 (70 t)
• Lunghezze di lavoro: 1350 mm, 1650 mm, 2050 mm, 2500 mm
• Incavo (throat): 150 / 210 / 300 mm a seconda del modello
• Corsa del mantello: 180–200 mm a seconda del modello
• Altezza aperta adattatore/panca: 410–430 mm
• Corsa asse X: 400–600 mm
• Corsa asse R: 150 mm
• Potenza installata assi Y1-Y2: da 2×8,6 kW fino a 2×21 kW
• Consumo medio: circa 2,3–2,7 kW a seconda del modello
• Dimensioni (L×W×H) e peso variano in base al modello (vedi tabella)
• Bombatura: meccanica sui modelli maggiori, assente su alcune configurazioni
• Costruzione: viti worms, guide in acciaio C5, struttura trattata termicamente, posizionamento asse Y ad alta precisione (0,005 mm)
