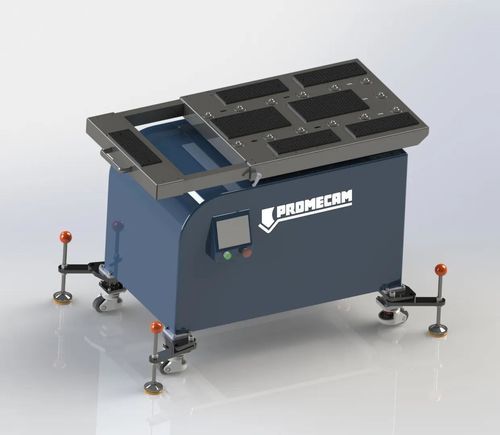

Tavolo di sostegno mobile Atlas series

Presentazione
Gli accompagnatori di lamiera Promecam Atlas sono tavole mobili che supportano la rotazione del pezzo durante la fase di piega, facilitando la movimentazione di lastre di grandi dimensioni o sottili.

Funzione e benefici
Se non opportunamente supportate, le lastre grandi e sottili possono deformarsi durante la piegatura. Gli accompagnatori forniscono supporto continuo per evitare il contropiega e riducono lo sforzo manuale dell'operatore. Ciò riduce l'affaticamento, il rischio di infortuni e il numero di operatori necessari, incrementando la produttività dell'officina.

Compatibilità
Gli accompagnatori mobili Promecam Atlas sono compatibili con qualsiasi modello di pressa piegatrice, indipendentemente da tonnellaggio e lunghezza. Lo stesso accompagnatore può essere spostato tra macchine diverse all'interno della stessa officina con operazioni semplici, offrendo flessibilità d'uso.

Personalizzazione e optional
Il piano di lavoro può essere personalizzato fino a 1200 mm di altezza. L'asse motorizzato R (verticale) offre 180 mm di corsa per adattarsi a qualsiasi matrice. Optional disponibili:

• ventose
• tavola rotante pneumatica
• estensioni per maggiore larghezza o lunghezza

Tavola rotante e superficie di appoggio
La tavola rotante consente di ruotare agevolmente lamiere di grandi dimensioni. La portata massima è di 300 kg per supportare pezzi pesanti. La superficie di appoggio è rivestita con spazzole antigraffio per proteggere materiali sensibili come preverniciato o lucido. L'altezza è regolabile per adattarsi alla quota della matrice.

Certificazioni
I dispositivi sono certificati CE. Gli accompagnatori Promecam hanno superato i test relativi alla Direttiva Macchine per Bassa Tensione e Compatibilità Elettromagnetica. Su richiesta, Promecam fornisce la certificazione dell'intero impianto per attestare la conformità del sistema operatore/accompagnatore.

Dati tecnici
Modello | Atlas 100 | Atlas 200 | Atlas 300
Larghezza piano | 650 mm | 650 mm | 650 mm
Larghezza piano estesa (opzionale) | 1700 mm | 1700 mm | 1700 mm
Lunghezza piano aperto/chiuso | 1600 mm/1200 mm | 1600 mm/1200 mm | 1600 mm/1200 mm
Lunghezza piano estesa (opzionale) | 2200 mm | 2200 mm | 2200 mm
Carico massimo a 1 m | 100 kg | 200 kg | 300 kg
Velocità massima di rotazione | 85 °/s | 40 °/s | 30 °/s
Precisione di posizionamento | ± 0,25 ° | ± 0,25 ° | ± 0,25 °
Angolo massimo di rotazione | 75 ° | 75 ° | 60 °
Larghezza minima matrice a V | 8 mm | 16 mm | 24 mm
Altezza minima piano (standard) | 940 mm | 950 mm | 1000 mm
Corsa asse R | 180 mm | 180 mm | 180 mm
Ingombro complessivo | 1250×800×950 mm | 1250×800×950 mm | 1250×800×950 mm
Peso (circa) | 400 kg | 500 kg | 600 kg
Potenza | 3,3 kW | 3,3 kW | 3,3 kW
Tensione di alimentazione | 230 Vac | 400 Vac | 400 Vac

Caratteristiche / specifiche tecniche

• Serie: Atlas (Atlas 100, Atlas 200, Atlas 300)
• Larghezza piano: 650 mm (tutti i modelli)
• Larghezza piano estesa (opzionale): 1700 mm
• Lunghezza piano (aperto/chiuso): 1600 mm / 1200 mm
• Lunghezza estesa (opzionale): 2200 mm
• Portata massima a 1 m: 100 kg (Atlas 100), 200 kg (Atlas 200), 300 kg (Atlas 300)
• Velocità massima di rotazione: 85 °/s (Atlas 100), 40 °/s (Atlas 200), 30 °/s (Atlas 300)
• Precisione di posizionamento: ± 0,25 °
• Angolo massimo di rotazione: 75 ° (Atlas 100 & 200), 60 ° (Atlas 300)
• Larghezza minima matrice a V: 8 / 16 / 24 mm a seconda del modello
• Altezza minima del piano: 940–1000 mm a seconda del modello
• Corsa asse R: 180 mm
• Ingombro standard: 1250×800×950 mm
• Peso unitario: 400 kg / 500 kg / 600 kg a seconda del modello
• Motore principale: 3,3 kW
• Tensioni disponibili: 230 Vac o 400 Vac a seconda del modello
