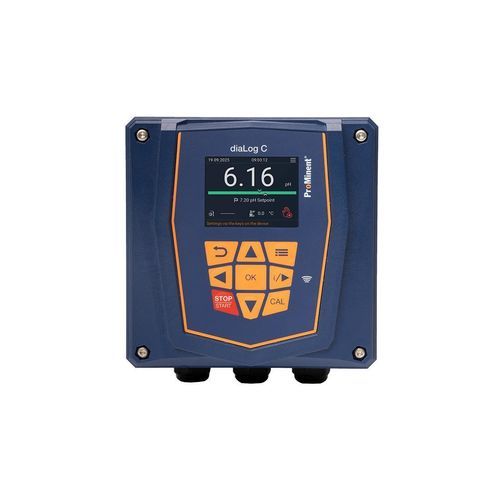

Controllore PID trasmettitore DULCOMETER diaLog C

universaleserieModbus

Panoramica
Il DULCOMETER diaLog C è un trasmettitore/regolatore PID monicanale bidirezionale progettato per la misura e il controllo nelle applicazioni di acqua industriale e di processo. Regola la variabile misurata in entrambe le direzioni verso un valore di riferimento e integra la compensazione della temperatura, ingressi digitali per variabili di disturbo e opzioni di comunicazione per l'integrazione nei sistemi di controllo.

Vantaggi

• Controllo bidirezionale della grandezza misurata per aumentarla o ridurla fino al setpoint
• Controllo simultaneo di due pompe dosatrici tramite due uscite a frequenza d'impulso per maggiore flessibilità di dosaggio
• Elaborazione dinamica delle variabili di disturbo (additiva o moltiplicativa) tramite ingresso digitale per processi stabili
• Relè di uscita versatile per allarme, commutazione di soglia o controllo diretto di pompe motorizzate e valvole elettromagnetiche
• Funzionamento intuitivo con tastiera, display multicolore e menu multilingue
• Configurazione, trasferimento dati e manutenzione remota tramite Modbus RTU e altre opzioni di comunicazione

Campo di applicazione

• Misurazione dei parametri di torbidità con sensori a bassa torbidità DULCOEYE LT
• Misurazione e regolazione dei parametri dell'acqua in impianti di trattamento acqua industriale e di processo
• Monitoraggio di parametri specifici dell'acqua potabile
• Misurazione e controllo dei parametri igienici
• Misurazione individuale universale e regolazione delle grandezze comuni ProMinent

Dettagli tecnici

• Modalità: trasmettitore o regolatore PID monicanale bidirezionale
• 2 uscite a frequenza d'impulso per controllo di due pompe
• 1 uscita analogica 0/4–20 mA
• 2 ingressi digitali; ingressi modulo opzionali: mV/temperatura, seriale, mA
• 1 relè di uscita configurabile (allarme / limite / controllo)
• Installazione a parete, su palo (IP66/IP67) o in quadro (IP54, 1/4 DIN)

Dati tecnici
Ingressi e uscite:
Ingresso sensore max. 2 W; 2 × ingresso contatto 12 V / 50 A, isolato galvanicamente
Uscite: relè di potenza 24 V DC … 230 V AC, isolato galvanicamente; uscita di corrente 4 … 20 mA, isolata galvanicamente; 2 × uscita Optomos max. 60 V, 2 A, 0,25 W, isolata galvanicamente; uscita digitale per bypass sensore BAMa 5 V / 25 mA (non isolata galvanicamente); 1 × kV ESD (HBM).

Parametri ambientali ed elettrici:
Temperatura di stoccaggio: -20 … 70 °C
Temperatura operativa: -10 … 60 °C
Umidità relativa: max. 90 %
Grado di protezione: parete/palo IP66 / IP67; quadro IP54, 1/4 DIN
Categoria di sovratensione: II
Livello di pressione sonora max.: 27 dB(A)
Alimentazione elettrica: 100 – 240 V, 50/60 Hz
Consumo: 14 W
Interfaccia di comunicazione: Modbus RTU
