Otturatore gonfiabile

per test di tenutain elastomerodoppio

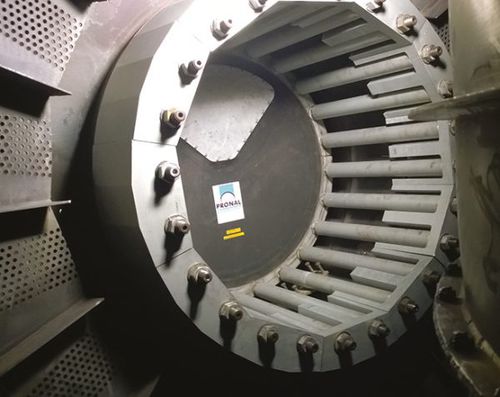

Pronal ha progettato un sistema di tappi gonfiabili per la realizzazione di test idraulici su unità di essiccazione a surriscaldamento (GSS). Questo sistema è una combinazione di due soluzioni: -Un tappo gonfiabile che chiude l'uscita sul lato della valvola VISM (OHP), -E dall'altro lato, un cilindro ad anello gonfiabile montato su un supporto metallico è inserito nell'uscita della griglia del GSS. Questa soluzione può essere completamente smontata. Questo sistema smontabile è installato attraverso un passo d'uomo con un diametro di 400 mm. La pressione di prova raggiunge circa 25,5 bar. Il test è convalidato sul posto da una società di certificazione. Questo test idraulico GSS serve a certificare la resistenza e la tenuta della griglia GSS. Questo sistema di tappi gonfiabili Pronal riduce i tempi di fermo evitando il taglio/saldatura delle tubazioni che potrebbe anche includere il montaggio di tappi saldati. VANTAGGI Utilizzo -Dissociazione del carico e della tenuta -Sistema completamente smontabile -Regolabile in funzione della configurazione della maschiatura GSS Sicurezza -Tenuta delle guarnizioni e dei tappi gonfiabili -Alta qualità e resistenza Manipolazione -Facilità e rapidità di installazione -Nessuna operazione di taglio/saldatura quindi nessuna radiazione TIR -5 lavoratori: 3 giorni richiesti per il montaggio/2 giorni per lo smontaggio -Apparecchiatura ricondizionata con il nostro banco di prova INFORMAZIONI DETTAGLIATE -Materiale: oAnello del cilindro in NPVC oSBR (gomma stirene butadiene) per l'OHP2 -Tecnica: vulcanizzazione a caldo in autoclave sotto vuoto -Dimensioni: oDia. 1150 mm per il cilindro oDia. 920 mm per il tappo -Forma: cilindrica -Gonfiaggio: ad acqua -Pressione massima di gonfiaggio: o38 bar per la guarnizione gonfiabile o35 bar per lo stopper
