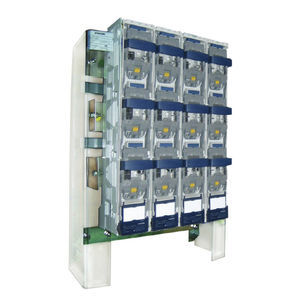

Quadro di distribuzione a bassa tensione CBTO series

a fusibile

Lo scopo del quadro BT CBTO ECOLAN è quello di distribuire l'alimentazione BT dal trasformatore di distribuzione in diverse derivazioni indipendenti per mezzo di interruttori a fusibili BTVC TRIVER+. Le parti principali sono: sezionatore verticale 3P+N con connessione superiore in ingresso, un'alimentazione supplementare (per scopi di emergenza), un pannello isolante, interruttori a fusibili (BTVC TRIVER+) e circuiti ausiliari (misurazione, servizi di sottostazione, ecc.). In caso di fissaggio a pavimento, comprende un telaio metallico. Il collegamento in ingresso è progettato per 4 cavi da 240 mm2 per fase e 3 cavi da 240 mm2 per il neutro.
