Banco di prova di pressione idrostatica

di pressionetemperaturadi trazione-compressione

Presentazione
Pagina che presenta esempi di apparecchiature e realizzazioni di banchi prova e utensili specifici per operazioni su aeromobili: gonfiaggio, prove di tenuta, controllo pressione, criogenia, prove idrauliche e simulazione temperatura/pressione. Applicazioni civili e militari per aerei ed elicotteri.

Elenco realizzazioni
Serie: VALISE NATO

• Osservazioni: Valigia di trasporto che raccoglie utensili (raccordi, adattatori, prolunga, valvola, flessibile, riduttore con manometro, manometro, pompa a mano) per operazioni di gonfiaggio, prova di tenuta e spurgo dei circuiti idraulici e/o pneumatici. Scomparto nella parte superiore per tubazioni flessibili. Composizione variabile in base all'aeromobile.
• Foto: esempi di valigia, organizzazione interna e raccordi.

Serie: VALISE POIGNEE DE GONFLAGE AERONEF

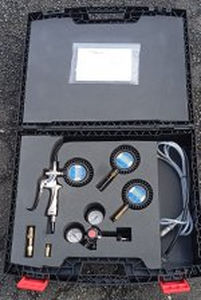

• Osservazioni: Valigia contenente componenti per gonfiare, regolare e sgonfiare pneumatici di aeromobili civili e militari.
• Foto: esempi del kit di gonfiaggio e accessori.

Serie: CONTROLLABILE DELLA PRESSIONE

• Osservazioni: Apparecchi per il controllo preciso della pressione dei pneumatici aeronautici. Diversi modelli e configurazioni disponibili.
• Foto: unità di controllo pressione e pannelli.

Serie: SURPRESSEUR N2 o O2

• Osservazioni: Surpressori che ottimizzano l'uso delle bombole svuotandole fino a 30 bar residui e sovrapressurizzando fino a 400 bar max. Diversi modelli a seconda di portata e ciclo.
• Foto: unità surpressore e collegamenti bombola.

Serie: CARRELLO N2/O2

• Osservazioni: Carrelli mobili per integrazione di pressione in pista o officina, accolgono una o due bombole. Piastra con filtri, valvole, manometri e flessibili con cavo anti‑sfilamento. Opzioni: piastra HP/LP, accoppiamenti specifici, ecc.
• Foto: configurazioni carrello e piastre di comando.

Serie: TUBI E COMPONENTI O2 AERO

• Osservazioni: Ampia gamma di tubi, riduttori e raccordi compatibili con circuiti ossigeno aeronautici. Diversi materiali e modelli disponibili.
• Foto: esempi di tubi, raccordi e riduttori.

Serie: LIMITATORE DI COPPIA DYNASTAT

• Osservazioni: Dispositivo di sicurezza che effettua interruzione elettrica tramite microcontatto in trazione/compressione. Microinterruttori regolabili fino a 7500 daN su più gamme. Progettato per proteggere riduttori ad albero cavo; impiego possibile su argani, gru, montacarichi, nastri trasportatori. Versione con contatti ATEX disponibile.
• Documentazione: schede tecniche disponibili su richiesta.

Serie: ATTREZZATURE PER LA CRIOGENIA

• Osservazioni: Realizzazione secondo specifiche di sifoni, sonde di prelievo, separatori di fase, tubazioni termicamente isolate o a giacca vuota per trasferimenti criogenici (azoto liquido, elio liquido).
• Foto: attrezzature criogeniche e sonde.

Serie: VALIGIA DI CONTROLLO IN LOCO

• Osservazioni: Kit con bombola HP 200 bar per taratura valvole (HP/LP) e calibrazione manometri in sito con manometro campione classe 0.1.
• Foto: valigia di controllo e manometro campione.

Serie: BANCO PROVA GRADIENTE DI TEMPERATURA CHEROSENE

• Osservazioni: Banco prova che simula variazioni di temperatura e pressione dovute all'altitudine per testare circuiti di carburante (cherosene) dei motori. Controllo PC via Ethernet. Generazione pressione 0–250 bar; temperatura −70 a +150 °C. Componenti ATEX in alcune parti.
• Foto: disposizione del banco e strumentazione.

Serie: BANCO PROVA IDRAULICO, MANUALE O PILOTATO DA PC

• Osservazioni: Banco idraulico che simula variazioni di pressione (es. lancio di siluro). Controllo via PC (script, registrazione dati) o manuale. Generazione pressione 0–250 bar.
• Foto: banco idraulico e interfaccia di controllo.

Foto (esempi)
Più immagini illustrano ogni realizzazione (valigie, carrelli, banchi prova, Dynastat, componenti criogenici, ecc.).

Caratteristiche / specifiche tecniche

• Range tipico di pressione: 0 a 250 bar.
• Range di temperatura (banco cherosene): −70 °C a +150 °C.
• Surpressori N2/O2: sovrapressione fino a 400 bar; svuotamento bombole fino a 30 bar residui.
• Valigia di controllo in loco: integrazione bombola HP 200 bar e manometro campione classe 0.1 per calibrazione e taratura in sito.
• Carrelli N2/O2: configurazioni per una o due bombole con piastra comandi e dispositivi di sicurezza (filtri, valvole, manometri, flessibili con cavo anti‑sfilamento).
• Dynastat: microinterruttori regolabili fino a 7500 daN; versione ATEX disponibile.
• Componenti O2 Aero: ampia gamma di tubi, riduttori e raccordi compatibili con circuiti di ossigeno aeronautici.
• Alcuni banchi e componenti possono includere elementi ATEX a seconda dell'applicazione.
