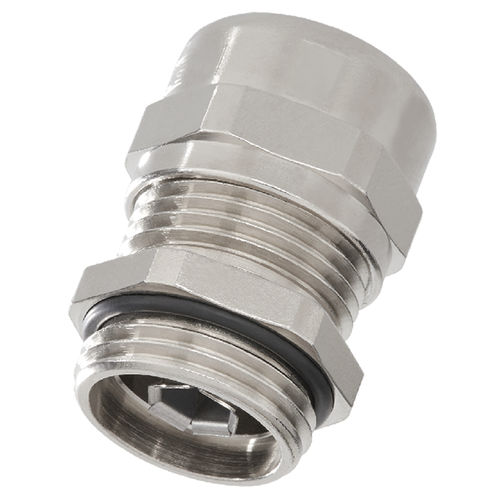

Questo pressacavo EMC / EMI è progettato per mettere a terra le trecce dei cavi direttamente alla parete con un contatto ottimale alla periferia della base del pressacavo.
Protezione antitorsione incorporata, ampio campo di tenuta e di serraggio.
Collegamento EMC rapido dello schermo del cavo attraverso la molla di contatto all'interno del corpo del pressacavo e il potenziale elettrico dell'installazione.
Un ulteriore miglioramento del collegamento equipotenziale e la protezione dalle vibrazioni possono essere migliorati ulteriormente utilizzando il nostro dado esagonale EPN 715 con bordi taglienti ottenuti
I pressacavi giocano un ruolo importante nella salvaguardia dei requisiti EMC dove cavi e conduttori entrano in un sistema di schermatura.
Devono assicurare una connessione permanente durevole con una resistenza induttiva e di Ohm molto piccola tra lo schermo del cavo e il potenziale della custodia.
I nostri pressacavi QUICK-FIT EMC soddisfano questi requisiti in modo eccezionale.
Il montaggio del tipo EPN 705 riesce semplice e veloce:
1. Esporre parzialmente la treccia rimuovendo la guaina esterna del cavo di circa 10 mm.
2. Inserire il cavo attraverso il dado bombato e il corpo del premistoppa fino a che la molla di contatto sia premuta contro lo schermo della treccia.
3. Avvitare saldamente il dado a cupola.
4. Grazie a questo principio è possibile condurre lo schermo a treccia del cavo EMC attraverso l'intero corpo del passacavo fino al serraggio dei fili interni.
Un ulteriore miglioramento del collegamento equipotenziale e della protezione dalle vibrazioni può essere migliorato ulteriormente utilizzando il nostro dado esagonale EPN 715 con bordi taglienti ottenuti.
Materiale : Ottone, nichelato
Inserto della lama : Poliammide PA6 V-2 Anello di tenuta : Gomma policloroprene-nitrile CR/NBR
O-Ring : Gomma nitrilica NBR
Grado di protezione : IP68
---
