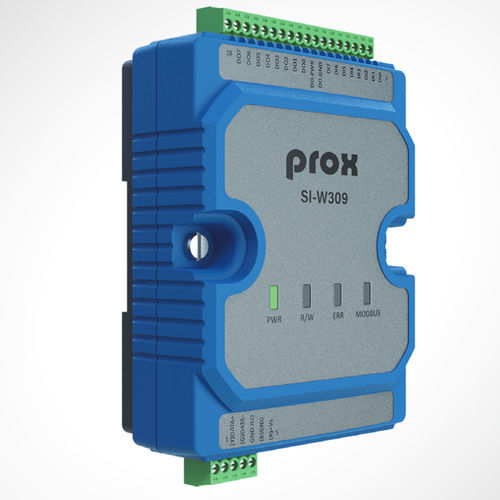

modulo I/O a 8 canali di ingresso digitale e 8 canali di uscita digitale
8 canali di ingresso digitale
8 canali di uscita digitale
tutti i canali di ingresso digitale possono essere utilizzati come contatori a 32 bit
supporto della protezione da sovratensione
● Supporto del protocollo di comunicazione industriale standard
● Supporta un'ampia temperatura di funzionamento -25°C~75°C
● Supporto di un'ampia gamma di tensioni DC In (9~50V)
Sistema
Interfaccia di comunicazione RS-485
Velocità di trasmissione 9600 bps~115.200 bps (max)
Protocollo di comunicazione Modbus / RTU
Isolamento interno al modulo 3000V
Installazione Montaggio su guida DIN o a parete
Indicatore LED LED di alimentazione, verde
LED R/W, arancione
LED di errore, rosso
LED Modbus, verde
Interfaccia I2 C Modulo sensore di temperatura/umidità
Alimentazione 9~50VDC In dalla morsettiera
Peso del sistema 200 g
Dimensioni (L x A x P) 115 x 90 x 39 mm
Certificazione FCC / CE
Condizioni ambientali
Temperatura di funzionamento -25°C~75°C (-13°F~167°F)
(ambiente con flusso d'aria)
Temperatura di stoccaggio -20°C~80°C (-4°F~176°F)
Umidità 20%~90%
I/O (ingresso digitale / contatore)
Assegnazione dei pin
Canali 8
Tipo Contatto umido, sorgente
Livello di tensione On Contatto umido, +3,5~+50VDC
Livello di tensione di spegnimento Contatto umido, +1VDC Impedenza di ingresso max.
Impedenza di ingresso 10KΩ, 0,5W
Canali del contatore: 8
Conteggio max. Conteggio: 32 bit (0~4.294.967.285)
Frequenza di ingresso max. Frequenza di ingresso: 50Hz
Min. Larghezza d'impulso: 10 ms
Protezione da sovratensione 70VDC
---
