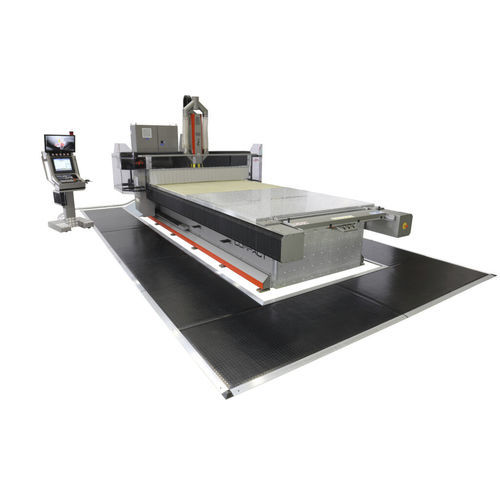

Centro di lavoro CNC 3 assi

verticalea portaleper alluminio

La COMPACT è stata progettata per lavorare particolari di grandi dimensioni su una struttura rinforzata per resistere a forti sollecitazioni di lavoro. COMPACT è il centro di lavoro ideale per alluminio, leghe leggere, plastiche e compositi. È particolarmente apprezzata da aziende che hanno esigenze di produttività e precisione. Aree di applicazione Industria meccanica Industria delle facciate Materiali Fibra di carbonio SCHEDA TECNICA Tempo cambio utensili - 3 Tempo truciolo-truciolo - 9 Potenza pompa a vuoto - 5,5 kW (sing. pompa) Potenza aspiratore - 4 kW Velocità max di lavoro 2D - 30.000 mm/min Velocità max di lavoro 3D - 20.000 mm/min Altezza max pezzo lavorabile - 200 mm Passaggio max sotto portale - 300 mm Altezza piano di lavoro - 900 mm Precisioni macchina (temp. ambiente 20 °C) - SENZA RIGHE OTTICHE - Posizionamento per mt - ≤ 0,030 mm Risoluzione - 0,001 mm Circolarità di interpolazione - ≤ 0,030 mm Ø 60 F 3000 CON RIGHE OTTICHE - Posizionamento per mt - ≤ 0,015 mm Ripetibilità posizionamento per mt - +/- 0,010 mm Circolarità di interpolazione - ≤ 0,015 mm Ø 60 F 3000 Ø max gambo utensile - 25 mm Ø max utensile - 120 mm H max utensile - 210 mm Controllo - Mitsubishi Tipologia - Digitale Interpolazione - 3D Aree vuoto 2016 (1 pompa) - 2 - 6 Aree vuoto 3020 (2 pompe) - 4 - 9 Aree vuoto 4020 (2 pompe) - 4 - 12 Aree vuoto 6020 (3 pompe) - 8 - 18 Aree vuoto 8020 (4 pompe) - 8 - 24
