DESCRIZIONE:

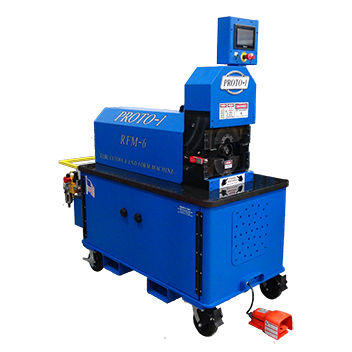

L'RFM-6 è una macchina per la formatura e il taglio di tubi di diametro compreso tra 1,5" e 6,0". La macchina ha la capacità di taglio tubi fino a 5.0". La nostra RFM-6 è leader nel settore della tecnologia di taglio dei tubi e fornisce un taglio veloce senza truciolo dopo la piegatura. L'RFM-6 è in grado di gestire i materiali più difficili come il titanio e l'inconel.
Proto-1's RFM-6 End Form Applicazioni: rifilatura e taglio, riduzione del tubo, scanalatura, perforazione, perforazione, bordatura, zigrinatura, svasatura, scantonatura, perline grandi e sfera di norma.
Specifiche
Diametro del tubo: 1.5 "-6.0"
Parete del tubo: 0.020 "- 0.095"
Tempo di ciclo: 4-13 secondi a seconda della forma finale e del tipo di materiale
Cilindri ad aria a pinza: (2) 6" alesaggio e 2" corsa
Cilindro aria a timone di traino: "Alesaggio da 6" e corsa da 2
Cilindro aria Kickoff: 2" alesaggio e 8" corsa per l'espulsione degli scarti
Dimensioni per testa singola: 66.1" lunghezza x 31.1" larghezza x 71.4" altezza
Dimensioni per Doublehead: 67.9" lunghezza x 48.0" larghezza x 71.5" altezza
Caratteristiche standard
Garanzia: Un anno dalla data di consegna
Tensione: Standard (480v/60hz/3fase)
Operazione: Pneumatica
Controlli: PLC Allen Bradley
Schermo operativo: Allen Bradley HMI Touchscreen
Colore vernice: Proto-1 blu
Inizio ciclo: Pedale
Tecnologia FAST
Caratteristiche di sicurezza
Punto di blocco pneumatico
ID RF accendere la cappa per fermare l'energia quando viene aperta
Guardia Lexan con chiave di interblocco
Punto di blocco elettrico
Facoltativo
Modello a doppia testa disponibile per diverse operazioni o dimensioni
Attacco sbavare per la finitura finale prima/dopo il processo (solo testa singola)
Attacco a camma per consentire alla macchina di formare tubi da 1,5" fino a 5/8"
Servoattuatore elettrico Exlar per una regolazione rapida e precisa
Macchina disponibile in versione idraulica se il consumo d'aria è un problema
---
