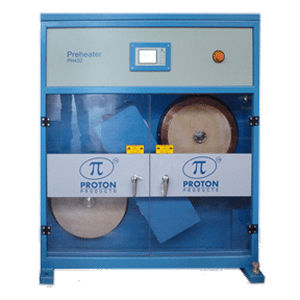

Preriscaldatore PH450 Series

Dettagli del prodottoLa serie ProTHERMIC™ PH è una gamma completa di preriscaldatori a induzione ad alta frequenza dotati della più recente tecnologia avanzata a stato solido ad alta frequenza. Il preriscaldamento dei fili è un'operazione essenziale per eliminare l'umidità dei fili, migliorare le caratteristiche di spelatura ed evitare i difetti dei fori di spillamento e dei punti scoperti. Per il preriscaldamento a induzione di fili di rame pieni e a trefoli, rivestiti di rame e alluminio fino a 200°C (300°C per i modelli ad alta temperatura (-HT)) prima dell'estrusione dell'isolamento.Migliora l'adesione dell'isolante al filo e le caratteristiche di spelatura, soprattutto a velocità di linea elevate.Massima velocità di trasferimento della potenza al filo EEE 96% (Electrical Energy Efficiency) che garantisce perdite minime e il massimo utilizzo della potenza disponibile.Utilizza un algoritmo di controllo parabolico per garantire un elevato grado di precisione di riscaldamento per tutte le velocità di linea e le dimensioni del filo.Misura della temperatura InteliTHERM a "radiazione spettrale" integrata (opzionale) per una maggiore precisione nella misurazione e nel controllo della temperatura del filo.Preriscalda fili pieni fino a 4,5 mm di diametro e fili a trefoli fino a 5,64 mm di diametro.Alloggiato in custodie robuste per resistere agli ambienti industriali più difficili.Controllato tramite un'unità di visualizzazione LCD con interfaccia a menu di facile utilizzo.Disponibile con interfacce di comunicazione standard del settore montate come standard o come opzione.Disponibile in diversi modelli di potenza di uscita adatti a tutti i budget e alle velocità di linea.Disponibile nei modelli con tensione di alimentazione trifase a 400 e 480 VCA.IntroduzioneIl misuratore di temperatura a radiazione spettrale senza filo di contatto Proton InteliTHERM™ è ora disponibile per l'uso con preriscaldatori nuovi o esistenti. I preriscaldatori Proton hanno un elevato grado di precisione durante il preriscaldamento, tuttavia per alcune applicazioni in cui la stabilità e la precisione della temperatura sono fondamentali, l'uso del dispositivo InteliTHERM™ SRTG può migliorare ulteriormente la stabilità della temperatura. La serie InteliTHERM™ SRTG si collega direttamente al modulo di controllo del preriscaldatore, fornendo un feedback e un controllo della temperatura rapido e preciso. In questo modo, il funzionamento del preriscaldatore è semplice: basta impostare la temperatura e premere il tasto go.TecnologiaIl bordo della puleggia di cortocircuito è realizzato in una speciale lega di rame che presenta un'elevata conducibilità elettrica e una buona resistenza all'usura. La puleggia isolante è realizzata in tessuto resinato che presenta una buona resistenza all'usura e una bassa conducibilità termica per ridurre al minimo la perdita di calore da filo a puleggia. Le pulegge sono montate su cuscinetti a doppia fila di sfere a basso attrito per ridurre al minimo la forza di trascinamento (aumento della tensione) sul filo durante il passaggio attraverso il preriscaldatore. Entrambe le pulegge sono lavorate con precisione per garantire l'applicazione di una tensione uniforme al filo, riducendo così i problemi di SRL nelle applicazioni di cavi per dati e telecomunicazioni. Il preriscaldatore è alimentato da un ingresso di rete trifase, che viene convertito in un'alimentazione ad alta frequenza da un inverter appositamente progettato, la cui uscita viene regolata automaticamente per fornire la potenza necessaria a mantenere la "Temperatura preimpostata" richiesta, indipendentemente dalle dimensioni del filo o dalla velocità di produzione. Il preriscaldatore è completamente protetto contro la perdita di fase della rete elettrica o le interruzioni di corrente.SpecificheModelloPH450-20-400PH450-20-480PH450-25-400Potenza massima di uscita / kW202025Tensione di alimentazione trifase / VCA (valore efficace da linea a linea)400480400SpecificheMinimoTipicoMassimoUnitàDiametro della radice della puleggia450 mmDiametro del filo pieno14,5 mmDiametro del filo trecciato5.64mmArea di sezione trasversale del filo25mm2Temperatura di preriscaldamento del filo200°CCTensione continua del filo2005NAumento della tensione del filo (a una velocità di linea di 1500m/min)1Frequenza di alimentazione4765HzAltezza della linea del filo98010001020mmPeso500kgTemperatura di funzionamento545°CIProtezione dell'ingresso (aree di ingresso/uscita del filo e solo vano puleggia)IP53Direzione del filoDa sinistra a destra o da destra a sinistraa destra o da destra a sinistra (vedi diagramma sotto)Materiale del filoRame / rivestito di rame / Alluminio / SpecialeInterfacce standard*È disponibile un cavo convertitore RS-232-USB opzionale per il collegamento a computer dotati di USB.Opzioni (devono essere specificate per l'installazione al momento della produzione; non possono essere installate in un secondo momento)Uscita corrente loop filo0 ... +10 V uscita proporzionale a 0 ... 2000A (rms) corrente loop filoInterfacce di comunicazionePROFIBUSSolendoide blocco portaBlocca la porta (o le porte) di accesso fino a quando il movimento delle pulegge non si è arrestato completamente.Zoccolo di altezzaAumenta l'altezza nominale della linea a 43″ (1092 mm).Porte gemellePer l'uso in spazi industriali ristretti dove la porta singola standard è troppo grande (non applicabile a PH160, PH450 o PH600)Caratteristiche / Specifiche tecnicheModello: Serie PH450Potenza massima in uscita: 20-25 kWTensione di alimentazione trifase: 400/480 VCADiametro della radice della puleggia: 450 mmDiametro del filo pieno: 1-4,5 mmDiametro del filo a trefoli: fino a 5,64 mmArea trasversale del filo a trefoli: fino a 25 mm²Temperatura di preriscaldamento del filo: fino a 200°CCTensione del filo continua: fino a 2005 NWAumento della tensione del filo (a 1500m/min): 1 NPfrequenza di alimentazione: 47-65 HzAltezza del filo: 980-1020 mmPeso: fino a 500 kgTemperatura di funzionamento: 5-45° CProtezione dell'ingresso: IP53 (solo aree di ingresso/uscita del filo e vano puleggia)Direzione del filo: Da sinistra a destra o da destra a sinistraMateriale del filo: Rame / Rame rivestito / Alluminio / Speciale
