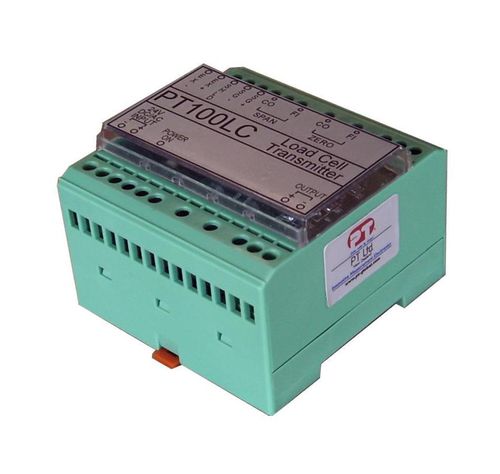

Condizionatore di segnale per celle di carico PT100LC

su guida DINanalogicoper ponti estensimetrici

Il PT100LC è un condizionatore di base per celle di carico con filtraggio preimpostato e uscita analogica. Si monta facilmente negli armadi di controllo e si collega alle apparecchiature con ingresso analogico. Specifiche tecniche Alimentazione 24 V CC o CA +/- 10% Consumo di energia : 5,2 VA (max) Tipo di cella di carico tutti i tipi di estensimetri, fino a 4x 350Ω. Sensibilità d'ingresso : 1,5 o 3,5 mV/V fondo scala Uscita 0~10 V (resistenza di carico > 4k ohm) 4~20 mA (resistenza di carico < 550 ohm) 0~20 mA (resistenza di carico < 550 ohm) Non linearità entro lo 0,05% del fondo scala Regolazione dello zero 0~80%, grossolana e fine, annullamento massimo 20 mV Regolazione dell'intervallo 100~20 %, grossolana e fine. Dimensioni 75 mm x 75 mm x 55 mm (H). Montaggio su guida DIN. Ambiente operativo da -5°C a 60°C, 90 % senza condensa Alimentazione eccitazione cella di carico 10 V CC Peso : 150 g (approssimativo)
