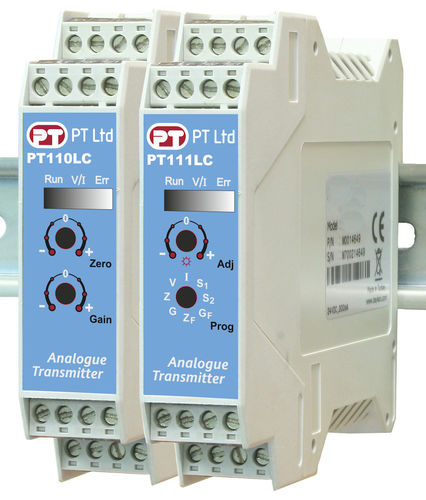

Condizionatore di segnale per celle di carico PT11 series

su guida DINanalogicoper ponti estensimetrici

I modelli PT110LC, PT111LC e PT112LC sono trasmettitori analogici a cella di carico su guida DIN basati su microcontrollore. Hanno una precisione molto elevata e una stabilità a lungo termine grazie a un design avanzato. Grazie all'utilizzo di un ADC delta-sigma aggiornato e di un DAC a 16 bit per ottenere velocità e precisione superiori, questi strumenti offrono ai progettisti di sistemi molti vantaggi per aumentare l'affidabilità del sistema e ridurre i tempi di installazione e assistenza. Le uscite analogiche di tutti gli strumenti sono abbinate in fase di produzione per semplificare la calibrazione con un PLC e per facilitare la sostituzione dello strumento senza ricalibrazione in servizio quando la regolazione iniziale è stata eseguita nel PLC. Sul pannello frontale degli strumenti sono presenti interruttori rotativi a 8 posizioni e LED di segnalazione. L'interruttore rotante superiore regola il livello di uscita analogica della scala vuota (regolazione dello zero) e l'interruttore rotante inferiore regola il guadagno dello strumento (span). Il PT110LC è adatto per le pesate in cui il peso dell'articolo non cambia rapidamente, come ad esempio silos, serbatoi e bilance. Inoltre, il PT111LC dispone di 2 uscite a relè di set point per il controllo del processo o per gli allarmi di livello alto o basso, di ulteriori opzioni di uscita analogica e di una porta RS232 per la configurazione tramite PC e software AzCom. Il PT112LC è una versione ad alta velocità del PT111LC con connessione a 6 celle di carico e ingresso zero remoto con risposta rapida e può essere utilizzato anche per il riempimento, il dosaggio e il controllo peso. Il PT112LC-MB dispone anche di Modbus e di uscita ±10V. INTEGRAZIONE - Ingressi per la maggior parte dei dispositivi a ponte estensimetrico (carico e pressione). - Uscita analogica, selezionabile 0-10V o 4-20mA.
