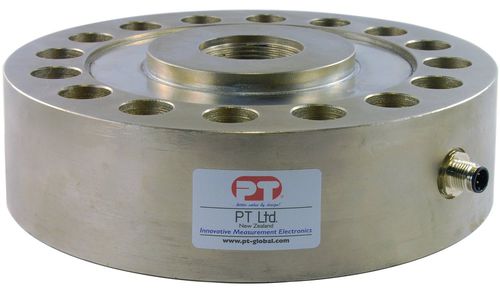

Cella di carico di trazione-compressione LPCH series

tipo pancakeper ponte estensimetricodi pesatura

Cella di carico universale a pancake ad alta precisione - LPCH (1t ~ 100t acciaio per utensili nichelato) Macchina per prove di tensione/compressione, gru, miniere ad alta capacità La LPCH è una cella di carico universale ideale per la pesatura a trazione e compressione. L'elevata precisione e l'alta capacità di sovraccarico ne fanno una scelta popolare per le prove sui materiali e per la pesatura di carichi aerei e a basso profilo. Costruita in lega d'acciaio e sigillata con grado di protezione IP67, è dotata di fori incassati per il montaggio a filo. L'LPCH è dotato di un connettore per sensori M12 standard del settore, con grado di protezione IP67, e viene fornito con un connettore di accoppiamento diritto. Il connettore semplifica l'installazione e la manutenzione. È possibile scegliere il tipo e la lunghezza del cavo in base ai requisiti dell'installazione tra i vari pacchetti di cavi. I cavi a sei fili devono essere installati collegando il Senso+ con l'Eccitazione+ al terminale 1 e il Senso- con l'Eccitazione- al terminale 2 all'interno del connettore. SPECIFICHE - Segnale di uscita a capacità: 2±0,01 mV/V - Errore di linearità: < 0,020% FSO - Non ripetibilità: < 0,020% FSO - Errore combinato: < 0,030% FSO - Isteresi : < 0,020% FSO - Creep/(30 min.) : < 0,020% FSO - Equilibrio di zero : < 2% Capacità - Effetto della temperatura sullo Span (/10C) : < 0,02% FSO - Effetto della temperatura sullo zero/10ºC: < 0,02% FSO - Intervallo di temperatura di funzionamento: -35 ~ 65 C - Intervallo di temperatura compensata: -10 ~ 50 C - Intervallo di temperatura di stoccaggio: -50 ~ 85 C - Eccitazione +ve: Pin 1 del connettore - Segnale +ve: Pin 4 del connettore - Carico di servizio: 100% della capacità - Carico di sicurezza: 150% della capacità - Carico laterale sicuro: 100% del carico assiale - Carico finale: 300% della capacità - Resistenza di ingresso: 750Ω ±5Ω
