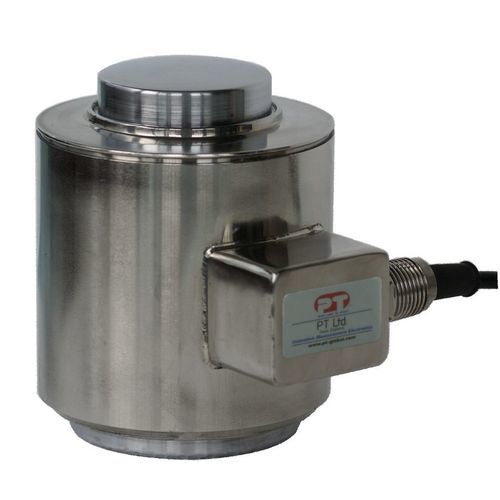

Cella di carico a compressione HCC series

canisterper ponte estensimetricocapacitiva

La HCC è una cella di carico a tanica in acciaio inox completamente saldata con un livello di protezione IP68. La struttura robusta ospita un elemento di misura ad alta precisione che fornisce un errore combinato migliore dello 0,03%. Con una capacità massima di 450 t, questa è una delle celle di carico con la più alta capacità al mondo. È ideale per l'ingegneria civile per le prove di resistenza del calcestruzzo e la misurazione del peso dei ponti. Tra le installazioni più comuni vi sono anche le prove sui materiali e le prove di rottura. Oltre all'elevata capacità, la HCC ha un carico di sicurezza del 120% e una capacità di carico ultimo del 300%. L'HCC è dotato di un segnale di uscita di 2mV/V e di un cavo integrale lungo 9m. È disponibile in 4 capacità standard di 90t, 180t, 225t e 450t con un intervallo di temperatura operativa di 35c - 65c. Un intervallo di temperatura compensato di -10c ~ 50c rende l'HCC la prima scelta per i professionisti della misura. SPECIFICHE - Segnale in uscita alla capacità: 2±0,01 mV/V - Errore di linearità: < 0,03% FSO - Non ripetibilità: < 0,010% FSO - Errore combinato: < 0,030% UST - Isteresi : < 0,030% FSO - Creep/(30 min) : < 0,020% FSO - Equilibrio di zero: < 1% Capacità - Effetto della temperatura su Span/10ºC : < 0,02% FSO - Effetto della temperatura sullo zero/10ºC: < 0,02% FSO - Intervallo di temperatura di funzionamento: -35 ~ 65 C - Intervallo di temperatura compensata: -10 ~ 50 C - Intervallo di temperatura di stoccaggio: -50 ~ 85 C - Eccitazione +ve: ROSSO - Segnale +ve: VERDE: - Carico di servizio: 100% Capacità - Carico di sicurezza: 120% della capacità - Carico laterale sicuro: 10% del carico assiale - Carico finale: 300% della capacità - Resistenza di ingresso: 450Ω ± 5Ω - Resistenza di uscita: 480Ω ± 3Ω
