Software di gestione

CADdi progettazionedi creazione

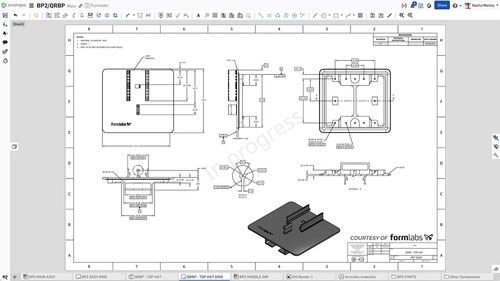

I disegni di Onshape si avvalgono di formati di file standard e di moderne funzionalità di dettaglio per creare documentazione per parti e assiemi (inclusi pattern di laminati) pronta per la fase di produzione. Condividi modelli di disegni personalizzati direttamente con l'intera azienda e crea disegni manifatturieri utilizzando la gestione delle release integrata in Onshape con la numerazione automatica delle parti e gli schemi di numerazione delle revisioni personalizzabili. Fogli, viste e annotazioni Crea visualizzazioni dei disegni di parti, superfici, assiemi o bozze su uno o più fogli. Crea viste di proiezioni, viste allineate, sezioni con rientri, sezioni separate, dettagli, viste spezzate o tagliate. I disegni possono essere annotati per la conformità con gli standard ANSI e ISO. Aggiungi dimensioni, dimensioni delle ordinate, didascalie dei punti deboli, punti di riferimento (datum), tolleranze geometriche, simboli di finiture delle saldature e delle superfici, note, tabelle, immagini e annotazioni a comparsa. Collega le proprietà delle parti e degli assiemi ai bordi e alle note dei disegni con piena associatività per assicurare che i dettagli dei disegni siano sempre aggiornati. Pieno supporto dei formati DWG/DXF Collaborare con i sistemi CAD 2D è facile grazie alle funzionalità complete per l’importazione. l’esportazione e la condivisione contenute in Onshape. I formati di file DWG e DXF sono esportabili nelle versioni correnti e precedenti, per compatibilità e interoperabilità totali. I file DWG/DXF importati possono essere visualizzati direttamente senza necessità di conversione.
