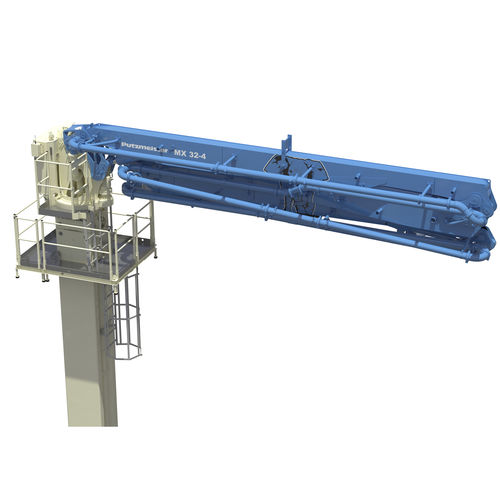

Braccio di distribuzione per calcestruzzo MXR 32-4

Panoramica
Progettato per il getto e la posa del calcestruzzo su grandi opere civili e industriali, il braccio fisso MXR 32-4 è adatto a centrali elettriche, caverne, serbatoi GNL, ponti e cantieri di edifici in altezza. La struttura leggera ne facilita il trasporto tra i cantieri e consente l'integrazione in casseforme a salita, l'arrampicata autonoma dei piani e le installazioni autoportanti. La testa di rotazione compatta senza parti statiche assicura un funzionamento sicuro e l'uso di componenti standard a bassa manutenzione riduce i costi di servizio.

Compatibilità
Compatibile con il sistema di colonne tubolari Putzmeister RS 850.

Caratteristiche principali

• Inclinazione del primo braccio -10° per maggiore portata orizzontale/profondità
• Ampia piattaforma di lavoro per accesso e spazio di montaggio
• Ridotto volume d'olio per minore impatto ambientale
• Piegatura a Z flessibile compatibile con la linea di distribuzione Putzmeister DN 125/5.5
• Sistema di sgancio rapido con tecnologia a cerniera per montaggio rapido e semplice

Informazioni generali

• Rotazione: non specificata
• Lunghezza tubo terminale (max): 7' (circa 2,13 m)
• Peso braccio: non specificato
• Peso piedistallo: non specificato

Configurazione / Varianti

• RS 850 Colonna Tubolare 29' 6" (9,00 m): Lunghezza 29' 6"; Peso 9900 lbs (circa 4490 kg) con tubo
• RS 850 Colonna Tubolare 19' 7" (6,00 m): Lunghezza 19' 7"; Peso 6142 lbs (circa 2787 kg) con tubo
• RS 850 Colonna Tubolare 9' 8" (3,00 m): Lunghezza 9' 8"; Peso 3596 lbs (circa 1631 kg) con tubo
• RS 850 Colonna Di Salita 34' 5" (10,50 m): Lunghezza 34' 5"; Peso 2846 lbs (circa 1291 kg) con tubo
• RS 850 Colonna Di Salita 5' 0" (1,50 m): Lunghezza e larghezza indicate 7' (circa 2,13 m); Peso non specificato (quadrata)

Documenti e media (disponibili)

• MX Stationary Booms Brochure (EN)
• MX Stationärmäste Prospekt (DE)
• MX Mâts Stationnaires Brochure (FR)
• MXR 32-4 Typenblatt (DE) - scheda tecnica
• MXR 32-4 Data Sheet (EN) - scheda tecnica

Specifiche tecniche

• Modello: MXR 32-4
• Sistema di colonna compatibile: Putzmeister RS 850
• Compatibilità linea di distribuzione: Putzmeister DN 125/5.5
• Lunghezza tubo terminale (max): 7' (circa 2,13 m)
• Rotazione: non specificata
• Caratteristiche speciali: inclinazione -10° del primo braccio; testa di rotazione compatta senza parti fisse; tecnologia di sgancio rapido; componenti standard a bassa manutenzione
