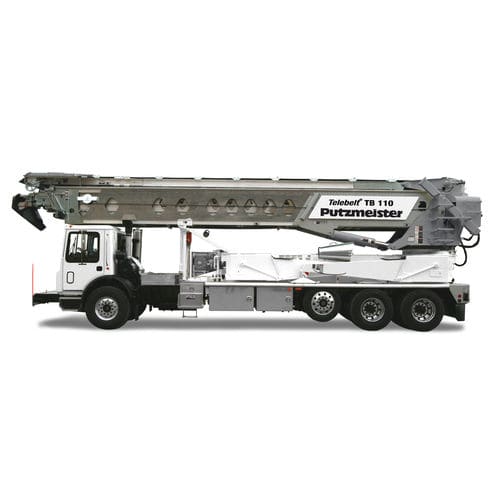

Trasportatore a nastro Telebelt® TB 110

orizzontaleinclinatoda trasporto

Panoramica del prodotto
Il Putzmeister Telebelt® TB 110 è un nastro trasportatore telescopico progettato per un rapido allestimento e l'impiego in cantieri congestionati o con scarsa altezza libera. Il braccio telescopico a quattro sezioni offre fino a 106' 1" (32,34 m) di portata orizzontale da altezze di lavoro di appena 15' 9" (4,80 m), garantendo un trasporto uniforme e senza strappi. Sei opzioni di tramoggia consentono di gestire in modo efficiente un'ampia gamma di materiali — terra, sabbia, pietra e ghiaia — con elevati volumi di posizionamento. Applicazioni tipiche: parchi eolici, dighe e impalcati di ponti con accesso o altezza limitati.

Caratteristiche principali

• Bassa altezza di apertura per cantieri confinati
• Sei opzioni di tramoggia per diverse esigenze di lavoro
• Posizionamento materiali ad alto volume
• Funzione di inversione del nastro per cambiare la direzione del flusso

Informazioni generali
Numero di sezioni: 4
Portata orizzontale del nastro (massima a 0°): 106' 1" (32,34 m)
Portata orizzontale del nastro (massima a 30°): 91' 6" (circa)
Larghezza nastro: 18"
Lunghezza nastro di alimentazione: 38' (11,58 m)
Larghezza nastro di alimentazione: 18"
Lunghezza massima tubo di estremità: 15' (4,57 m)
Altezza di scarico dal piano (massima a 30°): 60' 2" (18,36 m)
Altezza di scarico dal piano (massima a -15°): -20' (-6,11 m)
Portata nominale nastro principale e nastro di alimentazione al minuto (a 0°): 5 yd³/min (≈ 3,82 m³/min)
Portata nominale nastro principale e nastro di alimentazione al minuto (fino a 20°): 3,80 yd³/min (≈ 2,90 m³/min)
Portata osservata (a 0°): 5 yd³/min (≈ 3,82 m³/min)
Portata dalla parte anteriore del camion (a 0°): 100' 6" (30,65 m)
Portata dalla parte anteriore del camion (a 30°): 86' (26,23 m)
Estensione dei pattini - rotazione idraulica verso l'esterno e discesa (anteriore-posteriore): 23' 1" (7,05/8,17 m)
Carico degli stabilizzatori: Anteriore-Posteriore: 34,395 lbf (153 kN)

Specifiche tecniche

• Modello: Telebelt® TB 110
• Sezioni: 4
• Portata orizzontale (0°): 106' 1" (32,34 m)
• Portata orizzontale (30°): 91' 6" (circa)
• Larghezza nastro: 18"
• Lunghezza nastro di alimentazione: 38' (11,58 m)
• Larghezza nastro di alimentazione: 18"
• Lunghezza tubo finale (max): 15' (4,57 m)
• Altezza di scarico (30°): 60' 2" (18,36 m)
• Altezza di scarico (-15°): -20' (-6,11 m)
• Portata nominale (0°): 5 yd³/min (≈ 3,82 m³/min)
• Portata nominale (fino a 20°): 3,80 yd³/min (≈ 2,90 m³/min)
• Portata osservata: fino a 5 yd³/min (≈ 3,82 m³/min)
• Portata dalla parte anteriore del camion (0°): 100' 6" (30,65 m)
• Portata dalla parte anteriore del camion (30°): 86' (26,23 m)
• Estensione stabilizzatori (anteriore-posteriore): 23' 1" (7,05/8,17 m)
• Carico stabilizzatori (anteriore-posteriore): 34,395 lbf (153 kN)
