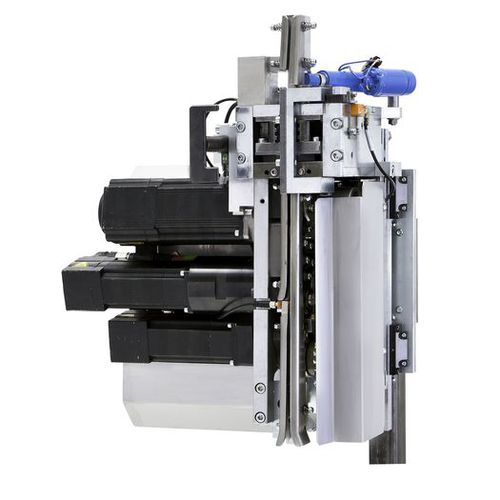

Testa di reggiatura per nastro in acciaio VS 11 L

pneumatica

L'uso di guarnizioni per le giunzioni è un metodo consolidato e semplicemente indispensabile in molte industrie. Tuttavia, la giunzione con guarnizione potrebbe anche essere un fattore di costo evitabile; pertanto, TITAN offre la sua giunzione senza guarnizione brevettata come alternativa. La VS11-L lavora con questo tipo di giunzione per una lavorazione ottimale delle cinghie di acciaio per imballaggi fino a 19 mm di larghezza su pacchi piatti. La VS11-L pneumatica è una testa robusta, affidabile e di facile manutenzione per un'ampia gamma di applicazioni, con una forza di tensionamento fino a 10.000 N e un'elevata resistenza della giunzione. - Dati tecnici : - Tipo di azionamento : Elettro pneumatico - Forza di tensione : 1.500 - 10.000 N (regolabile) - Tensione di rete : 400 V AC / 50 Hz - Tensione di controllo: 24 V - Velocità di trasporto della reggia: circa 2,2 m/s con spessore della reggia di 0,50 mm - circa 2,0 m/s con 0,63 mm di spessore della cinghia - circa 7,2 ft/s con 0,02" di spessore della cinghia - ca. 6,6 ft/s con 0,025" di spessore della cinghia - Dimensioni: 700 x 400 x 600 mm (L x P x A) 27. 6 x 15,7 x 23,6" (L x L x A) - Peso: 120 kg - 264,5 lb - Pressione dell'aria: min. 5 bar Pressione di flusso max. 6 bar - Consumo d'aria - (a seconda delle dimensioni del canale): circa 0,1 - 0,3 m³ per reggia - circa 3,5 - 10,6 ft³ per reggetta - Sezione trasversale: 1/2" - Reggia/giunto : - Tipo di reggia : Reggia in acciaio - Reggia : Automatenband - MEGABAND - Larghezza cinghia : 13, 16, 19 mm 1/2" ; 5/8" ; 3/4" - Spessore cinturino : 0,50 - 0,60 mm 0.02 - 0.024" - Tipo di guarnizione : Giunto di tenuta - Forza di tenuta (a seconda della qualità e delle dimensioni della cinghia): fino al 75-85% del carico di rottura della cinghia
