Macroscopio video Qeye 800

Introduzione

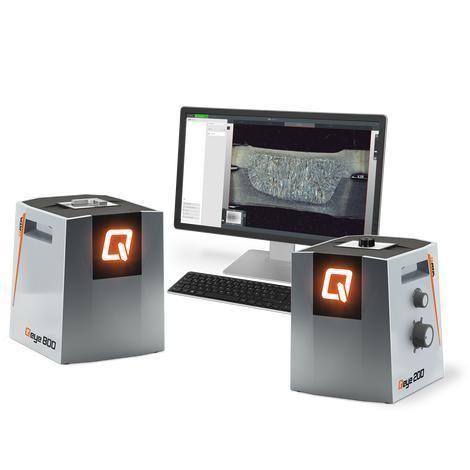

I sistemi di analisi ottica Qeye 200 e Qeye 800 sono macroscopi inversi che forniscono immagini e misure ripetibili di macrosezioni per saldature, giunti di saldatura e componenti. Qeye 200 è ottimizzato per l'analisi di saldature laser complesse (R&D, elettronica, automotive). Qeye 800 è progettato per produzione in serie e test materiali dove sono richieste valutazioni ripetibili. Entrambi integrano Intelligent Area Illumination (IAI) e il software Qpix Control2 per report standardizzati (es. DIN EN ISO 5817).

Video prodotto
Video introduttivo disponibile per Qeye 800 che illustra la configurazione del sistema, le modalità IAI e l'uso di base (dimostrazione prodotto).

Precisione compatta per analisi dettagliate di macrosezioni

• Imaging e misurazione della geometria delle saldature su macrosezioni
• Ispezione saldature laser in automotive ed elettronica
• Valutazione di giunti di saldatura e assemblaggi delicati in microtecnica
• Monitoraggio di processo in linea e offline in ambiente produttivo
• Supporto R&D per sviluppo di processi di giunzione

Caratteristiche ottiche principali Qeye 200 / Qeye 800

• Camera da 12 megapixel (4K Ultra HD)
• Passi di zoom discreti: 0.63x – 1x – 1.6x – 2.5x – 4x
• Preset campo visivo: circa 23.7 x 17.8 mm fino a 3.7 x 2.8 mm
• Controllo automatico della luminosità integrato e regolazione manuale fine
• Volantino con cinque posizioni di ingrandimento preimpostate per regolazioni precise

Aree di applicazione

• Ispezione macro delle saldature e valutazione conforme alle norme
• Controllo qualità delle saldature laser (automotive, elettronica)
• Ispezione visiva di difetti superficiali e valutazione di PCB/componenti
• Test materiali in laboratorio: penetrazione, forma della saldatura, analisi dei difetti
• Assicurazione qualità di produzione, monitoraggio processo e R&D nella tecnologia di giunzione

Funzionamento innovativo — vantaggi

• IAI (Intelligent Area Illumination): illuminazione LED dell'area di analisi con quattro profili commutabili e dimmerabili per ridurre i riflessi
• Tasti capacitivi programmabili (utilizzabili con guanti) per accesso rapido a zoom, illuminazione e funzioni di analisi
• Pannello touch personalizzabile con cinque funzioni trasportabili per ottimizzare il flusso di lavoro
• Design industriale con porta campione in vetro sostituibile e assemblaggio a tenuta di polvere
• Integrazione dell'analisi ottica e dei flussi di test di durezza tramite Qpix Control2 per report unificati e immagine live/3D Smartview

Misurazione e reportistica

• Set completo di strumenti di misura: lunghezze, angoli, cerchi, poligoni per calcolo di area e perimetro
• Modalità template con immagine di riferimento ed elementi di rilevamento predefiniti per ispezioni ripetibili
• Linee di misura con snapping e misure collegate per geometrie complesse
• Report di prova conformi a standard (es. DIN EN ISO 5817) con gruppi di valutazione e documentazione completa

Accessori e strumenti (selezione)

• Porta campione in vetro 95 x 75 x 2 mm (vetro silicato di alluminio) — set disponibili
• Qeye Cover cappuccio di schermatura per eliminare luce parassita e riflessi (standard)
• Micrometro oggetto 50 mm, risoluzione 0.1 mm — certificato di taratura opzionale
• Prodotti per la pulizia: panni in microfibra e detergenti speciali per vetro raccomandati per la cura dei campioni

Specifiche tecniche

• Campo visivo: 23.7 x 17.8 mm – 3.7 x 2.8 mm (0.933 x 0.7" – 0.146 x 0.11")
• Livelli di zoom: 0.63x – 1x – 1.6x – 2.5x – 4x
• Camera: 4K Ultra HD, 12 megapixel, USB 3.0
• Illuminazione: IAI LED (Intelligent Area Illumination)
• Software: Qpix Control2
• Funzionamento: PC esterno (Windows 11 64-bit)
• Dimensioni porta campione (L x W x H): 95 x 75 x 2 mm
• Peso max campione: 5 kg
• Interfaccia: 1 x USB 3.0
• Alimentazione: 100–240 V ~1/N/PE, 50–60 Hz
• Consumo energetico: standby ~35 W | operativo ~60 W | max ~100 W
• Dimensioni (L x W x H): 220 x 220 x 260/365* mm (*incl. Qeye Cover)
• Spazio richiesto: 300 x 300 mm
• Peso: 16 kg
• Temperatura ambiente: 18–28 °C
• Umidità max.: 70% senza condensa
