Base magnetica

Panoramica
Supporti magnetici per sensori di emissione acustica (AE), progettati per fissare i sensori su superfici ferromagnetiche. Le unità sono costituite da un magnete permanente e da un guscio protettivo. La serie M comprende i tipi a temperatura standard; la serie H include varianti ad alta temperatura — consultare la tabella modelli per i valori specifici.

Caratteristiche

• Bloccaggio magnetico per un montaggio rapido e ripetibile su strutture ferromagnetiche
• Costruzione semplice e compatta
• Gamma di modelli per adattarsi ai diametri e alle configurazioni comuni dei sensori AE

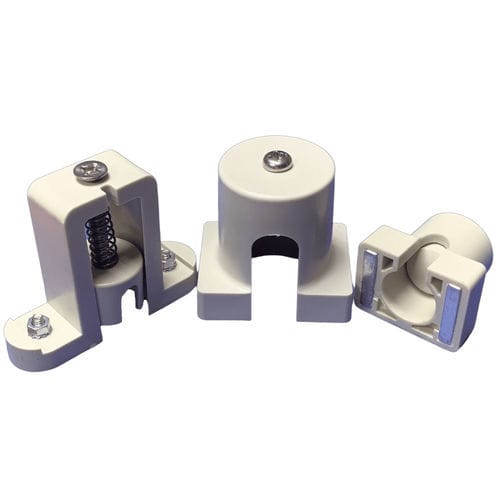

Immagini del prodotto
Fotografie e diagrammi mostrano la vista generale del prodotto e le diverse forme/dimensioni delle serie M e H.

Tabella modelli
Modello | Dimensione interna (D × H) | Temperatura di esercizio
M20 | 20 mm × 13 mm | -20°C a 80°C
M20A | 20 mm × 17 mm | -20°C a 80°C
M36 | 32 mm × 35 mm | -20°C a 80°C
M36A | 32 mm × 55 mm | -20°C a 80°C
M36B | 32 mm × 35 mm | -20°C a 80°C
M36C | 32 mm × 35 mm | -20°C a 80°C
H20 | 20 mm × 17 mm | -196°C a 550°C
H20A | 22 mm × 17 mm | -196°C a 350°C

Accessori

• Couplant AE: tipo pasta ad alta temperatura (campo d'impiego tipico -35°C a 235°C, punto di fusione ≥270°C)
• Strumenti di taratura: rottura della mina e anelli di guida per sorgenti manuali (es. punte Φ0,3 mm 2H o Φ0,5 mm HB)
• Cavi segnale per sensori: schermati, lunghezze comuni 1 m o 2 m
• Cavi coassiali AE: terminazioni BNC, lunghezze da 1 m a 100 m
• Valigie protettive: robuste, resistenti a urti e schiacciamenti, alcuni modelli con ruote e maniglia telescopica

Specifiche tecniche

• Funzione: Fissaggio magnetico dei sensori AE su materiali ferromagnetici
• Costruzione: Magnete permanente + guscio protettivo
• Serie: M (temperatura standard), H (alta temperatura)
• Esempi dimensioni: M20 (20 × 13 mm), M20A (20 × 17 mm), M36 (32 × 35 mm), M36A (32 × 55 mm), M36B (32 × 35 mm), M36C (32 × 35 mm), H20 (20 × 17 mm), H20A (22 × 17 mm)
• Intervalli di temperatura: M tipicamente -20°C a 80°C; H esempi: H20 -196°C a 550°C, H20A -196°C a 350°C
• Uso tipico: Montaggio sicuro e ripetibile dei sensori per monitoraggio delle condizioni e prove non distruttive su superfici ferromagnetiche
