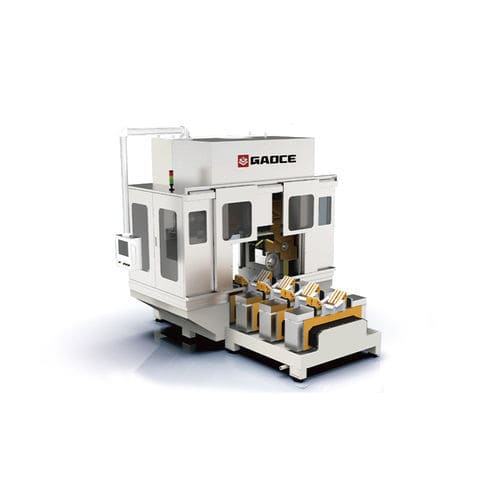

Macchina da taglio per l'industria dei semiconduttori GC-SEWS824

a filo diamantatoper silicio monocristallinodi campioni

Introduzione del prodotto
Apparecchiatura progettata per il taglio di barre di silicio monocristallino per semiconduttori. Supporta diametri da 8 a 24 pollici (φ200–φ600 mm) e una lunghezza di lavorazione massima di 2600 mm. Il sistema utilizza filo diamantato per il taglio, la rimozione testa/coda e il taglio di campioni, offrendo tagli efficienti e qualità di sezione costante.

Caratteristiche principali

• Taglio con filo diamantato adatto per barre di silicio monocristallino
• Funzioni: taglio barra, rimozione testa/coda e taglio campioni
• Diametri compatibili: 8–24 in (φ200–φ600 mm); supporta lunghezze fino a 2600 mm
• Processo pezzo singolo; lunghezza segmento 150–400 mm (operazione manuale per segmenti < 300 mm)
• Diametro filo di taglio φ0.42 mm e intervallo di tensione regolabile 0–120 N

Parametri del prodotto
Profilo macchina | Dimensioni equipaggiamento | Circa 5000mm×2560mm×2740mm (L×P×A)
Profilo equipaggiamento | Peso equipaggiamento | Circa 5500kg
Specifiche della barra di silicio | Lunghezza della barra | 300–2000mm (esclusa testa/coda; taglio da testa a coda senza inversione)
Specifiche della barra di silicio | Diametro della barra | φ200–φ600mm
Specifiche della barra di silicio | Quantità di lavorazione | 1 pezzo/blocco
Specifiche della barra di silicio | Lunghezza del segmento | 150mm–400mm (taglio manuale per <300mm)
Specifiche della barra di silicio | Numero di tagli | 1 filo/utensile
Specifiche della barra di silicio | Spessore del campione | 2–15mm
Sistema di taglio | Azionamento di alimentazione | Motore servo, sollevamento a vite
Sistema di taglio | Velocità di movimento della testa | 0–900mm/min, regolazione continua
Sistema di taglio | Velocità di avanzamento di taglio | 0–20mm/min (impostata in base al diametro della barra)
Sistema di taglio | Diametro del filo di taglio | φ0.42mm
Sistema di taglio | Tempo di taglio | Completamento di un taglio su barra da 18” in circa 90 minuti in media (regolabile)
Tensione di taglio | Tensione del filo di taglio | 0–120N
Sistema equipaggiamento | Alimentazione | 380V±10% AC, 50Hz±1Hz
Sistema equipaggiamento | Carico elettrico | 14KVA

Specifiche tecniche

• Modello: GC-SEWS824
• Applicazione: Taglio e campionamento di barre di silicio monocristallino (taglio con filo diamantato)
• Intervallo diametri: 8–24 pollici (φ200–φ600 mm)
• Lunghezza lavorabile: fino a 2600 mm (supporto standard 300–2000 mm)
• Dimensioni appross.: 5000mm × 2560mm × 2740mm (L×P×A)
• Peso appross.: 5500kg
• Quantità per lavorazione: 1 pezzo/blocco
• Lunghezza segmento: 150–400 mm (manuale per <300 mm)
• Spessore campione: 2–15 mm
• Azionamento alimentazione: Motore servo con sollevamento a vite
• Velocità testa mobile: 0–900 mm/min (regolazione continua)
• Velocità di avanzamento: 0–20 mm/min (regolabile)
• Diametro filo: φ0.42 mm
• Tensione filo: 0–120 N
• Tempo medio di taglio: ~90 minuti per un taglio su barra 18” (regolabile)
• Alimentazione: 380V±10% AC, 50Hz±1Hz
• Potenza: 14 KVA
