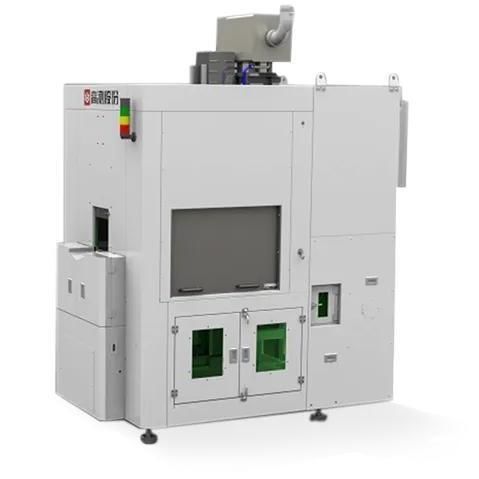

Macchina da taglio a filo diamantato GC-CQ1660H

multifiloper metallodi lastre

Introduzione prodotto
Attrezzatura specializzata per il taglio multi‑filo con filo diamantato per materiali magnetici, progettata per elevata rigidità, stabilità operativa e alta precisione di lavorazione, adatta alla produzione di lastre ultrassottili.

Caratteristiche principali

• Banco macchina e componenti principali realizzati per fusione per aumentare la rigidità; i rulli adottano una struttura di posizionamento a doppio cono abbinata a un azionamento diretto sincrono mediante servomotore per migliorare rigidità e stabilità del mandrino ad alta velocità.
• Precisione di lavorazione molto elevata che consente tagli con tolleranza garantita, eliminando le operazioni di rettifica successive e riducendo lo sfrido del grezzo.
• Funzione di arresto rallentato in caso di interruzione di alimentazione per ridurre il rischio di rottura del filo e garantire la continuità produttiva.
• Modulo di recupero energia che recupera l'energia di frenata nel moto alternato dei rulli per ridurre il consumo elettrico in esercizio.
• Elevata capacità di assottigliamento del filo diamantato, adatta alla lavorazione di lastre ultrassottili.

Parametri del prodotto

• Dimensione massima di lavorazione: 160(W)×600(L)×120(H) mm (postazione singola)
• Spessore fetta: 0.3–2 mm
• Velocità massima filo: 2100 m/min
• Direzione di alimentazione: verticale verso il basso
• Velocità di avanzamento: 0.1–9 mm/min
• Diametro filo: 0.07–0.15 mm
• Capacità massima di stoccaggio filo: 50 km (filo diamantato 0.10)
• Dimensioni dell'apparecchiatura (circa): 2800(L)×1600(W)×3200(H) mm
• Peso dell'apparecchiatura (circa): 8 t

Caratteristiche / Specifiche tecniche

• Modello: GC-CQ1660H
• Applicazione: taglio multi‑filo di materiali magnetici con filo diamantato
• Banco macchina: costruzione fusa per aumentare la rigidità
• Struttura dei rulli: posizionamento a doppio cono con azionamento diretto sincrono tramite servomotore
• Mandrino ad alta velocità: rigidità e stabilità operative migliorate
• Precisione di lavorazione: precisione molto elevata che consente tagli con tolleranza garantita
• Arresto rallentato in caso di mancanza di alimentazione: riduce il rischio di rottura del filo
• Modulo di recupero energia: recupera l'energia di frenata per ridurre il consumo
• Capacità di assottigliamento del filo diamantato: adatta alla lavorazione di lastre ultrassottili
• Dimensione massima di lavorazione: 160(W)×600(L)×120(H) mm (postazione singola)
• Intervallo spessore: 0.3–2 mm
• Velocità massima filo: 2100 m/min
• Direzione di alimentazione: verticale verso il basso
• Velocità di avanzamento: 0.1–9 mm/min
• Diametro filo: 0.07–0.15 mm
• Capacità massima di stoccaggio filo: 50 km (filo diamantato 0.10)
• Dimensioni (circa): 2800(L)×1600(W)×3200(H) mm
• Peso (circa): 8 t
