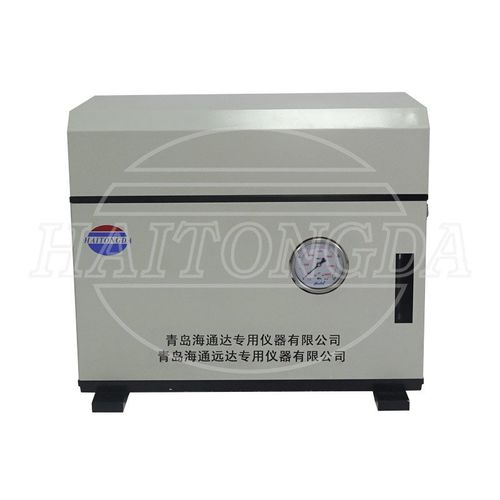

Consistometro HTD7716

Il consistometro HTHP è stato progettato in stretta conformità con i requisiti della specifica API 10 ed è uno strumento speciale per la misurazione del tempo di consistenza dei fanghi di cemento. La lama di agitazione nella cella del consistometro HTHP è assemblata con la tazza di fango e quindi inserita nella cella di pressione. La pressione massima di esercizio è di 112 Mpa (16240 psi) e la temperatura massima è di 175 C (347 F). Il sistema di pressione viene mantenuto controllando la valvola di sicurezza e la pompa idraulica pneumatica. L'impianto idraulico è composto da serbatoio dell'olio, sistema di tubazioni, valvola ed elemento filtrante. Per riscaldare il corpo della cella si utilizza un riscaldatore tubolare incorporato da 3000w. Il regolatore di temperatura programmabile controlla automaticamente il tasso di aumento della temperatura (cioè il gradiente di temperatura). Quando la temperatura del fango raggiunge i dati previsti, il controllore mantiene la temperatura impostata. La coppa del fango viene fatta ruotare dall'albero rotante installato nel corpo della cella, che viene trasmesso dal dispositivo di azionamento magnetico a una velocità costante di 150±15 giri al minuto attraverso il telaio. Vengono utilizzati magneti permanenti in terre rare per garantire una coppia elevata e un campo magnetico prolungato. La viscosità (cioè la consistenza) della boiacca di cemento è ottenuta dal potenziometro installato nella cella di pressione. Il potenziometro è dotato di una molla di torsione standard all'interno per evitare la forza di rotazione dell'agitatore, che è proporzionale alla consistenza del fango di cemento. I dati di consistenza vengono visualizzati direttamente sulla tabella di consistenza.
