Sonda di campo magnetico HNFP series

per spettrometriper spettroscopiain tempo reale

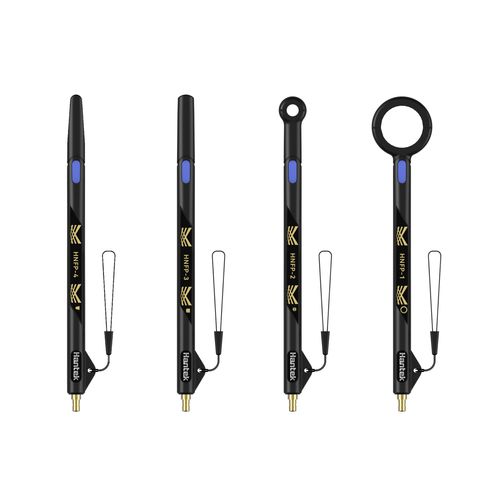

Le sonde in campo vicino della serie HNFP coprono la gamma di frequenze da 9KHz a 3GHz e sono ideali per lo sviluppo di soluzioni economiche per la risoluzione dei problemi EMI, che possono essere utilizzate per risolvere un'ampia gamma di problemi EMI. Il prodotto comprende sette sonde progettate per testare i campi magnetici (H) e due sonde ad alta frequenza progettate per testare i campi elettrici (E). Le sonde per campi magnetici sono dotate di speciali teste isolate elettricamente con forme diverse, che offrono versatilità per le attività di misura in campo vicino. Tutte le sonde di campo vicino sono passive e vengono collegate direttamente a uno spettrometro o a un oscilloscopio tramite un cavo da 50Ω, consentendo di effettuare test e analisi del campo magnetico in tempo reale. In situazioni in cui il segnale di interferenza è debole, il nostro amplificatore pre-RF con guadagno di 30 dB (HNFPA-1) può migliorare la sensibilità del test del sistema. Facilita l'identificazione e la risoluzione di potenziali problemi EMI/EMC prima del rilascio del prodotto per il test di conformità. - Gamma di frequenza delle sonde di campo magnetico ad alta frequenza: 30MHz-3GHz; sonde di campo magnetico a bassa frequenza: 9kHz-50MHz; - Gamma di frequenza delle sonde di campo elettromagnetico ad alta frequenza: 30MHz-3GHz; - Preamplificatori HNFPA-1 gamma di frequenza: 9kHz-3GHz, con un guadagno di circa 30dB; - Tutte le sonde per campo vicino sono passive e possono essere collegate alla porta di ingresso di un oscilloscopio, un ricevitore o un analizzatore di spettro; - I loop grandi sono più sensibili ma hanno una risoluzione spaziale inferiore, mentre i loop piccoli sono meno sensibili ma permettono di restringere la posizione della sorgente; - Le sonde in campo magnetico contengono speciali teste di sonda elettricamente isolate, con forme diverse per adattarsi a diversi compiti di misura in campo vicino;
