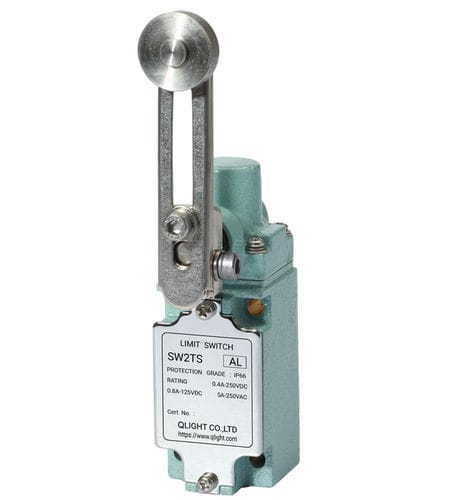

Contatto di fine corsa per gru SW2TS-AL

per trasportatoreIP66con leva a rullo

Panoramica
Il SW2TS-AL è un finecorsa a leva con rullo regolabile progettato per impieghi industriali gravosi in ambienti corrosivi e severi. La struttura principale in acciaio inossidabile STS316L e il progetto interno robusto assicurano un funzionamento stabile e duraturo, adatto a impianti marini, offshore e chimici.

Caratteristiche principali

• Corpo e testa in acciaio inossidabile STS316L per elevata resistenza alla corrosione e al sale, ideale per ambienti marini e atmosfere aggressive.
• Sistema proprietario a doppia molla di richiamo che garantisce caratteristiche di intervento stabili dopo uso prolungato.
• Viteria e componenti esterni in acciaio inossidabile per resistenza alla corrosione in condizioni polari e offshore.
• Microinterruttori resistenti al freddo, grasso per basse temperature e guarnizione in silicone per prestazioni affidabili a temperature molto basse.
• Progettazione meccanica rinforzata con fori di montaggio e dimensioni esterne compatibili con footprint standard.
• Attuazione tramite leva con rullo regolabile per installazione e angoli di rilevamento flessibili.

Applicazioni

• Paranchi, grandi nastri trasportatori e macchine industriali pesanti che richiedono rilevamento di posizione affidabile.
• Impianti esterni, macchinari di coperta navale e attrezzature di movimentazione merci portuali.
• Impianti chimici esposti a gas corrosivi acidi o alcalini.

Specifiche tecniche

• Modello: SW2TS-AL
• Grado di protezione: IP66
• Dimensioni: 43(W) × 51.3(H) × 200(L) mm
• Materiali: Corpo, testa, viteria, rullo, asta molla — acciaio inossidabile (STS316L)
• Vita meccanica: Oltre 2.000.000 di operazioni
• Vita elettrica: Oltre 200.000 operazioni
• Ciclo operativo consentito: Meccanico — max 120 operazioni/min; Elettrico — max 30 operazioni/min
• Resistenza d'isolamento: 100 MΩ min a 500 V DC
• Resistenza di contatto iniziale: 50 mΩ max.
• Resistenza dielettrica: Tra morsetti non contigui — 1.000 V AC, 50–60 Hz per 1 min; Tra ogni morsetto e parte metallica non conduttiva — 2.000 V AC, 50–60 Hz per 1 min
• Resistenza agli urti: Distruzione circa 1.000 m/s² (100G); Malfunzionamento circa 250 m/s² (25G)
• Resistenza alle vibrazioni: 10–55 Hz, 1,5 mm ampiezza doppia
• Intervallo di temperatura operativa: Standard — -10°C a +55°C; Versione resistente al freddo — -40°C a +40°C; Versione resistente al calore — +50°C a +120°C
• Umidità ambiente: 45–85% UR
• Corrente di spunto (tipica): NC (normalmente chiuso) max 20 A; NO (normalmente aperto) max 10 A
• Progettato per applicazioni industriali gravose, incluse marine/offshore e ambienti chimici corrosivi
