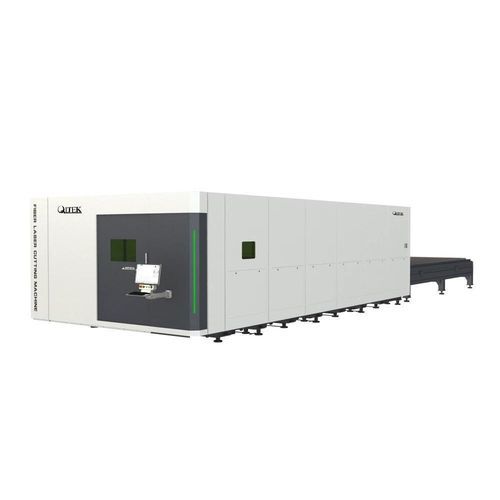

Macchina da taglio laser a fibra GI series

per metalloper lamierecontrollata da PLC

Panoramica del prodotto
La macchina da taglio a velocità ultra-alta della GI series di QLTEK è una soluzione di livello industriale progettata per impianti di produzione e linee di produzione automatizzate. Con potenze da 3 kW fino a 40 kW, offre elevata velocità, eccellente stabilità, maggiore efficienza di taglio e riduzione dei costi per pezzo, rendendola adatta per produzioni efficienti e affidabili.

Caratteristiche principali

• Ultra-velocità
• Alta precisione
• Alta qualità
• Alta sicurezza
• Intelligentizzazione (funzionalità smart e controllo avanzato)

Vantaggi rispetto alle soluzioni convenzionali
Rispetto ai metodi di taglio tradizionali, la macchina da taglio laser a velocità ultra-alta GI ha un'efficienza di taglio superiore del 50% e un costo per unità inferiore del 35%.

Confronto (riepilogo)
Caratteristica - La nostra macchina - Soluzioni convenzionali
Stabilità di taglio - Alto, adatto per lunghe percorrenze - Può variare
Taglio smussato - Supportato - Limitato o facoltativo
Dati di processo - Completo e ottimizzato - Di base
Struttura della macchina - Materiali resistenti e di alta qualità - Costruzione standard
Operazione - Intuitivo ed ergonomico - Più complesso

Principali componenti e funzionalità

• Trave in lega di alluminio ad alta resistenza
  • Leggero
  • Elevate prestazioni dinamiche
• Macchina utensile con struttura saldata integrale
  • Progettazione della struttura cava e semi-cava del basamento
  • Struttura saldata in lamiera d'acciaio
• Sistema di lubrificazione automatica
  • Integrazione intelligente
  • Controllo visivo e manutenzione semplificata
• Rimozione della polvere dalle partizioni su entrambi i lati
  • Meno fumo e polvere, protezione ambientale
• Piedini di supporto combinati autoadattivi
  • Design a doppia guarnizione sferica per ridurre impatto e vibrazioni
  • Maggiore stabilità in funzionamento ad alta velocità
• Testa di taglio laser con messa a fuoco automatica
  • Nuovo design ottico copre oltre il 90% dell'area di raffreddamento ad acqua
  • Specchio protettivo a cassetto multistrato: manutenzione semplice e costi ridotti
  • Rilevamento multiplo della temperatura e monitoraggio in tempo reale
• Sistema di controllo Beckhoff
  • Disegno integrato e annidamento camme
  • Manutenzione diagnostica
  • Libreria di processi esperti
  • Interconnessione delle statistiche di produzione

Parametri (tabella)
SERIE GI | GI3015 | GI4020 | GI6025 | GI8025 | GI12025
Energia | 3kW-20kW (per alcuni modelli) | 3kW-20kW | 3kW-20kW | 12kW-40kW | 12kW-40kW
Area di taglio (Lunghezza x Larghezza) | 3048 mm * 1524 mm | 4100 mm * 2080 mm | 6150 mm * 2580 mm | 8000 mm * 2500 mm | 12000 mm * 2500 mm
Corsa asse X | 3100 mm | 4100 mm | 6200 mm | 8100 mm | 12200 mm
Corsa asse Y | 1570 mm | 2130 mm | 2600 mm | 2600 mm | 2600 mm
Corsa asse Z | 280 mm | 280 mm | 350 mm | 380 mm | 380 mm
Precisione posizionamento X/Y | ±0,03 mm/m (tutti i modelli)
X/Y max. Velocità di collegamento | 140 m/min | 140 m/min | 140 m/min | 200 m/min | 200 m/min
X/Y max. Accelerazione di collegamento | 2.5g | 2.5g | 2.5g | 1.8g | 1.5g

Galleria dei campioni e video dimostrativi
Video dimostrativi disponibili per modelli GI3015 e GI6025 (video dimostrativi della serie GI).

Caratteristiche / specificazioni tecniche

• Serie commerciale: GI series
• Potenza laser: da 3 kW fino a 40 kW (a seconda del modello)
• Campi di lavoro disponibili: da 3048 x 1524 mm fino a 12000 x 2500 mm
• Velocità X/Y massima: 140–200 m/min (secondo modello)
• Accelerazione X/Y: fino a 2.5 g (varia per modello)
• Precisione di posizionamento X/Y: ±0,03 mm/m
• Corsa asse Z: da 280 mm a 380 mm
• Testa di taglio: autofocus con raffreddamento ad acqua e monitoraggio temperatura
• Struttura macchina: trave in lega di alluminio ad alta resistenza e basamento saldato integrale
• Sistemi di supporto: sistema di lubrificazione automatica, doppia rimozione polvere
• Controllo: sistema Beckhoff con libreria di processi e diagnostica
• Ambito: progettata per produzione industriale e linee automatizzate
