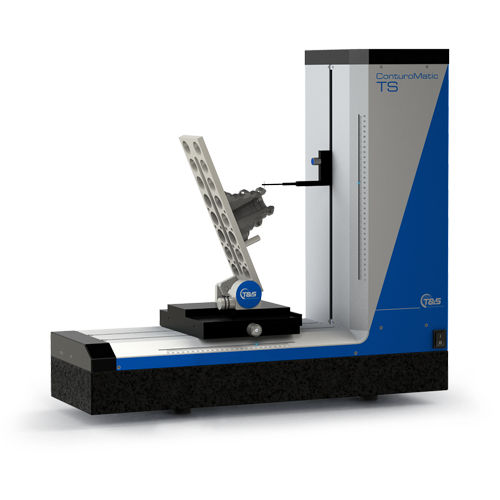

Macchina di misura per contorni TS

di geometriaper filettatureorizzontale

La posizione orizzontale e geometricamente unica del braccio della sonda consente di testare contorni e fori di diametro inferiore a 2 mm, fino a oltre 300 mm. La rottura della punta della sonda è ridotta al minimo grazie alla limitazione di sicurezza integrata del movimento dell'asse Z. La possibilità della prova di rugosità, offerta dalla regolazione integrata della forza di misura, può essere utilizzata in combinazione con la prova di contorno. In molti casi non è quindi necessaria una nuova misurazione. I risultati di contorno e rugosità possono essere determinati praticamente in un singolo passaggio. Altri compiti che possono essere svolti tramite il TS ConturoMatic includono la verifica di fori, distanze dai contorni interni ed esterni, filettature, angolo di cono, parallelismo, errori formali, misurazione di superfici ininterrotte, senza perdere il riferimento assoluto, ecc. Robusta base meccanica Ampio campo di misura 250 x 320 mm (TS), 280 x 350 mm (TS-X) Elementi di guida in granito. La base per la massima precisione di guida Tavolo a Y variabile motorizzato integrato per la ricerca automatica Zenit (opzionale) Assi di misura a motore Controllo dinamico permanente della velocità. In questo modo si ottiene una distanza costante tra i dati, indipendentemente dall'inclinazione del profilo Sistemi di misura incrementale senza contatto. I nostri misuratori si comportano come l'acciaio, dal punto di vista termico. La compensazione della temperatura o il controllo del clima, che richiede molto tempo, sono quindi spesso superflui Elettronica di controllo integrata Acquisizione e controllo dei dati tramite interfacce standard, garantendo la sicurezza per il futuro e l'indipendenza dal cambiamento dell'hardware del computer Nessun movimento significativo del raggio dell'elemento sonda Posizione orizzontale del dispositivo di rilevamento, che è sempre inequivocabile.
