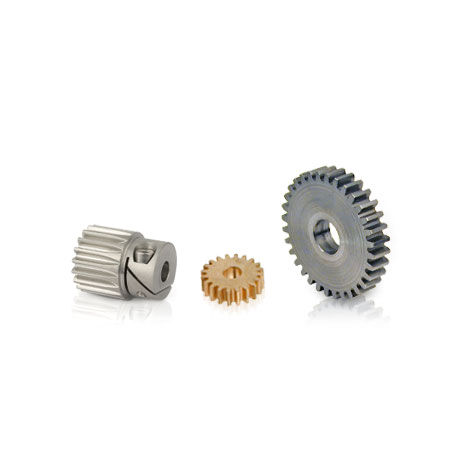

Ingranaggio cilindrico a denti dritti KSS0.5-30C

a dentatura dirittacon mozzo

Modulo 0,5, 30 Ingranaggio dentato in acciaio dolce con vite di arresto Qtà Gamma1 - 910 - 2425 - 4950 - 99100+ Prezzo/Unità$13,39$12,79$12,79$12,20$11,61Richiesta di preventivo Lead Time2 wks2 wks2 wks2 wks3 wks Specifiche del prodotto (Le dimensioni indicate sono solo a titolo di riferimento, per dati tecnici precisi consultare la nostra pagina di catalogo) Modulo ( Pitch)0.5 MaterialeAcciaio al carbonio Qualità ClassCommerciale No. di denti30 Stile Mozzo Con mozzo e vite di fissaggio Dimensione foro6,00 mm Larghezza della faccia 5,00 mm Passo Dia.15.00 mm Hub Dia. (0 = senza mozzo)13,00 mm Angolo di pressione20,0° [Attenzione alle caratteristiche del prodotto] Per prodotti con foro filettato, un set la vite è inclusa. Le coppie ammissibili indicate nella tabella sono valori calcolati in base alle condizioni d'uso ipotizzate. Vedi pagina 35 per maggiori dettagli. I valori di gioco indicati nella tabella sono i valori teorici per il gioco nella direzione normale per una coppia di ingranaggi identici in maglia. Se la dimensione del foro è inferiore a Ø 4, la tolleranza è H8. Se la dimensione del foro è Ø 5 o Ø 6, e la lunghezza del foro supera 3 volte il dimensione del foro, la tolleranza è anche H8. L'uso di set a forma di S3T e S1T le viti per il fissaggio degli ingranaggi ad un albero sono applicabile solo in caso di utilizzo con carichi leggeri. Per fissaggio sicuro, si prega di utilizzare perni a spillo, in combinazione. * Vedi libro uno per prodotti aggiuntivi in questi moduli. [Attenzione alle operazioni secondarie] Leggere "Precauzioni per l'esecuzione Operazioni secondarie" a pagina 36 quando esecuzione di modifiche e/o secondarie operazioni per motivi di sicurezza. Evitare di eseguire operazioni secondarie che restringono la larghezza del dente, in quanto influenzano precisione e forza.
