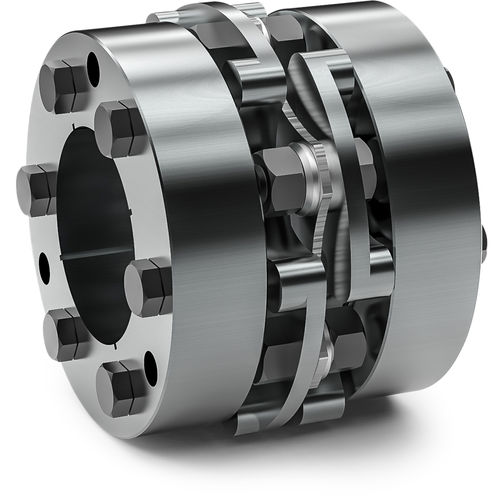

Giunto a molla LP4 S seriesa discoper alberocon anello d'arresto
Aggiungi ai preferiti
Confronta con altri prodotti
Vuoi acquistare direttamente?
Vai sul nostro Shop.
Caratteristiche
- Tipo
- a molla, a disco
- Applicazioni
- per albero
- Costruzione
- con anello d'arresto
- Altre caratteristiche
- ATEX
- Fissaggio
- con flangia
- Coppia
Max.: 50.000 Nm
(36.878,10746 ft.lb)Min.: 350 Nm
(258,14675 ft.lb)- Velocità di rotazione
Max.: 13.500 rpm
(84.823 rad.min-1)Min.: 1.900 rpm
(11.938,05 rad.min-1)
Descrizione
Giunto a singolo pacco Lamellare con calettatori conici
Caratteristiche
Rigidità torsionale estremamente elevata
Ottimo per carichi inversi
Compensa il disallineamento assiale e angolare
Range di temperatura
Da -30 °C a +280 °C (da -22 °F a +536 °F).
Design
Due mozzi di accoppiamento lavorati di precisione con montaggio a chiavetta e piastra distanziale
Collegamento al pacco lamellare mediante boccole e viti ad alta resistenza
A partire dalla serie 25.000 devono essere utilizzate viti di montaggio/superbolt
Materiale
Acciaio temprato (superficie nitrocarburizzata)
Mozzi: acciaio ad alta resistenza
Vita utile
I pacchi lamellari R+W sono resistenti alla fatica e all’usura per una durata infinita, purché non vengano superati i limiti tecnici.
Gioco di montaggio
Gioco complessivo albero/mozzo di 0,01 – 0,05 mm
ATEX (opzionale)
Certificato per l’uso in ambienti pericolosi su richiesta
