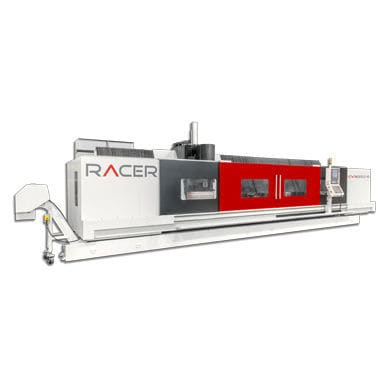

Centro di lavoro 3 assi CVX seriesverticalea montante mobileHSK A-63
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 3 assi
- Orientazione del mandrino
- verticale
- Struttura
- a montante mobile
- Testa del mandrino
- HSK A-63, HSK-100-A, CAT50
- Numero di utensili
- 32 utensili, 40 utensili, 60 utensili
- Applicazioni
- per l'industria automobilistica, per il settore aeronautico
- Corsa X
10 m
(32'09" )- Corsa Y
710 mm, 860 mm, 1.010 mm
(28 in, 34 in, 40 in)- Corsa Z
800 mm, 1.000 mm, 1.200 mm
(31 in, 39 in, 47 in)- Velocità di rotazione
6.000 rpm, 8.000 rpm, 15.000 rpm, 18.000 rpm
(37.699 rad.min-1, 50.265 rad.min-1, 94.248 rad.min-1, 113.097 rad.min-1)- Potenza
19 kW, 23 kW
(25,83 hp, 31,27 hp)- Velocità di avanzamento asse X
30.000 mm/min, 40.000 mm/min
(20 in/s, 26 in/s)- Velocità di avanzamento asse Y
25.000 mm/min, 40.000 mm/min
(16 in/s, 26 in/s)- Carico massimo del piano di lavoro
2.000 kg
(4.409 lb)- Peso massimo utensili
18 kg
(39,7 lb)- Precisione di collocamento
0,05 mm
(0,002 in)- Ripetibilità
0,003 mm
(0 in)
Descrizione
TAVOLO
Larghezza del tavolo (mm) - 700 - 850 - 1000
Lunghezza del tavolo (mm) - fino a 10 metri - fino a 10 metri - fino a 10 metri
Distanza del mandrino dalla superficie del tavolo (verticale) (mm) - 150~950 - 150~1150 - 150~1350
Scanalatura a T (L x P x N mm) - 18 x 125 x 5
MANDRINO
Centro del mandrino alla colonna (mm) - 780 - 850 - 1000
Forza di trazione (kgf) - 1800 ± 100
SERVOMOTORI DEGLI ASSI
Velocità di avanzamento (X/Y/Z m/min) - 18 - 10
MAGAZZINO UTENSILE
Tipo ATC - PIATTO
Tipo CAM - DUAL ARM
Selezione utensile (bidirezionale) - RANDOM
Diametro massimo dell'utensile (mm) Diametro utensile (mm) - Ø125
Diametro massimo dell'utensile senza utensili adiacenti Diametro utensile senza utensili adiacenti (mm) - Ø250
Lunghezza massima dell'utensile - 350 Lunghezza utensile - 350
VARIE
Fabbisogno d'aria (kg/cm2) - 6
Tensione - 460/3 fasi
Potenza richiesta (KVA) - 40
Capacità serbatoio refrigerante (L) - 1500 / 1750 / 2000 / 2250 / 2500 / 2750 / 3000
Controllore - SINUMERIK ONE (828 / 840sl opt)
---
