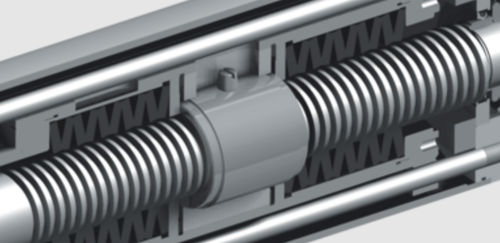

Mandrino filettato trapezoidale TR

in bronzo

I mandrini a filettatura trapezoidale RACO (TR) sono costituiti da un mandrino a vortice o opzionalmente rettificato in combinazione con un dado per mandrino in bronzo speciale. A seconda della scelta della geometria del mandrino e dell'azionamento, in questa esecuzione si ottiene un autobloccaggio da fermo. Anche carichi statici elevati che superano il carico dinamico nominale vengono mantenuti in modo sicuro in tutte le posizioni intermedie. Le velocità di posizionamento più elevate e l'attrito ridotto si ottengono utilizzando più mandrini trapezoidali. Allo stesso tempo, la qualità della superficie impedisce l'effetto "slip-stick", che descrive lo slittamento a scatti di corpi solidi che si muovono uno contro l'altro. RACO produce anche i cosiddetti mandrini idrostatici per questo scopo. La rettifica in un locale climatizzato richiede sia il rispetto delle tolleranze per il mantenimento dei pezzi nella macchina, sia la loro precisione dimensionale in termini di concentricità e oscillazione assiale. La distorsione del passo causata dall'apporto di calore (vorticosità e tempra) viene corretta e quindi eliminata durante la rettifica. Produciamo viti trapezoidali utilizzando il cosiddetto processo di whirling, un processo di taglio del metallo in cui un giroscopio dell'utensile ruota intorno all'asta di materia prima. Nel processo, il giroscopio viene spostato dal centro dell'asse e taglia così un truciolo dalla materia prima. Se il giroscopio è ora dotato di un avanzamento assiale, viene prodotto un filetto. Vantaggi del processo di tourbillonnage: - Gli utensili sono indipendenti da diametro, profilo e passo. - Bassi costi degli utensili - Conveniente per piccoli lotti
