Software CAD RADAN

CAD CAMCAMdi visualizzazione

Panoramica
Di seguito sono riportate le note di rilascio di RADAN con le principali funzionalità e i miglioramenti introdotti in ciascuna versione. Questa cronologia copre RADAN CAD/CAM e i moduli correlati (DESIGNER, RADAN Bending / Radbend, Radm-ax / Radtube, RADQUOTE, Radnest, Radpro) e mette in evidenza i cambiamenti rilevanti per i flussi produttivi di lamiera, taglio tubi e piegatura.

RADAN Version 2026.1

• Maggiore automazione ed efficienza per i produttori di lamiera.
• Stime temporali opzionali all'importazione dei file che mostrano i tempi di ciclo per l'utensile macchina attivo.
• Miglioramenti al marcatura delle parti: posizionamento automatico, opzioni di marcatura multiple e controlli di collisione per marchi più chiari, leggibili e codici di taglio sicuri.
• Assegnazione di parti fisse durante il nesting: metodo opzionale per allocare parti fisse in modo affidabile per report e identificazione.
• Aggiornamenti DESIGNER Sheet Metal: ricerca migliorata, rilevamento automatico della forma del materiale, incisione del nome della parte con anteprima e allineamento automatico, e rettifica della mortasa su sezioni cave (CHS).
• Aggiornamenti RADAN Bending: elaborazione batch di più file 3D di parti, supporto per profili utensile multipli e adattatori utensile.

RADAN Version 2025.1

• Operazioni semplificate e tracciabilità delle parti migliorata per ridurre tempi e costi.
• Marcatura parti: supporto per codici Data Matrix rettangolari (riduzione dei tempi di marcatura e dei consumabili in alcuni casi).
• Tooling Hints: gestione interattiva degli errori di attrezzaggio con funzionalità di zoom sul problema.
• Import Parts: trascinamento per importare file RADAN/DRG/RPD, Manufacturing Packs da DESIGNER e importazioni CSV in blocco.
• Ricerca parti nel nesting: evidenziazione immediata delle parti cercate all'apertura di un nest.
• Importazione residui: supporto per residui DRG, SYM, DXF e DWG per riuso come stock di remnant.
• Dimensioni nei report: le dimensioni dei disegni di nesting vengono incluse automaticamente nei report.
• RADQUOTE: traduzioni in tedesco, miglior gestione degli ID interni/esterni, integrazione WORKPLAN e varie correzioni.
• Radm-ax / Radtube: nuovi strumenti per studi di tempi e costi, post-processing batch, supporto del diametro dell'ugello nelle impostazioni di taglio, opzioni di impressione e varie correzioni.

RADAN Version 2024.1

• End burns per il taglio di materiali spessi per migliorare la qualità del taglio; il software memorizza materiali/spessori che richiedono end burns.
• Posizionamento automatico della marcatura delle parti per ridurre omissioni e rispettare le impostazioni di sistema.
• Filtro parti nei progetti di nesting per trovare rapidamente parti specifiche.
• Modalità orientamento nel nesting per unificare le orientazioni delle parti (controllo della direzione della fibra).
• Tracciamento del valore dei residui e inclusione dei residui nei report di nesting; memorizzazione dei residui generati durante il taglio.
• Radbend: conversione della geometria nell'editor DB strumenti/materiali e output postprocessor generico per dati di piegatura.
• Radm-ax/Radtube: l'import CSV può includere la specifica del materiale delle parti.
• Radquote: importazione di Manufacturing Packs da DESIGNER in Radquote per gli assiemi.

RADAN Version 2023.1

• Nest Projects: completamento automatico di più nest con Finish Nest Projects.
• Floating Scrap: rilevamento incluso nelle opzioni di automazione per prevenire residui flottanti nei programmi NC.
• Marcatura parti: template di marcatura configurabili a livello macchina, configurazione QR/DataMatrix e supporto per codici piccoli.
• Marcatura testo: incisione dinamica del testo senza esplodere il testo; supporto per font TrueType multi-linea, balloon e caratteri speciali; opzione di output in testo leggibile dall'uomo.
• Miglioramenti a common cutting e nester per tagli in comune più sicuri ed efficienti e per l'etichettatura dei piccoli residui.
• Radm-ax / Radtube: gestione di più stock, tracciamento ID stock e rapporto di acquisto tubi; supporto migliorato per common-line cutting.
• Radbend: migliore sequenziamento automatico e stabilità degli utensili; esportazione delle definizioni degli utensili ai controller; supporto più ampio di postprocessor e macchine.
• Radquote: import liste CSV per preventivi; maggiore coerenza nel preventivo tubi/barre.

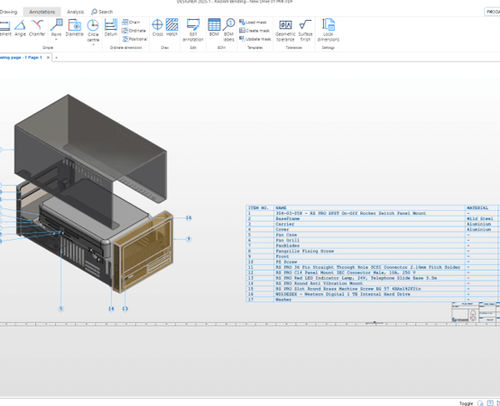

• DESIGNER: supporto per assiemi, miglioramenti dei manufacturing pack e informazioni lamiera migliorate sui disegni 2D.

RADAN Version 2022.1

• Miglioramenti significativi in import 3D, Radm-ax / Radtube, Radbend e DESIGNER.
• Miglioramenti dell'ambiente Nest Projects; importazione di file DESIGNER, .sym RADAN e file CSV nei flussi di nesting.
• Reporting: identificazione delle parti e generazione di etichette migliorate per il flusso dei materiali.
• Nesting automatico: categorizzazione per semilavorati pretagliati e nesting a singola parte per flussi logistici.
• Punching: nuove opzioni per l'applicazione degli utensili e evidenziazione di situazioni pericolose per la sicurezza.

RADAN Version 2022.0

• Miglioramenti consolidati in RADAN CAD/CAM, Nest Projects e generazione percorsi utensile.
• Maggiore automazione e capacità di reporting; integrazione più profonda con DESIGNER e altri moduli.

RADAN Version 2021

• Aggiornamenti Radmanager e ottimizzazione dei nest: Radnest Ultimate per l'ottimizzazione del punzonamento e risparmi di lamiera dimostrati.
• Generazione e distribuzione automatica di set-up sheet e workflow NC verso macchine e operatori.
• Radm-ax / Radtube: evitamento di fori pericolosi, miglioramenti nel nesting multi-parte, import di ordini & numeri lavoro e report di acquisto tubi.
• Radbend: miglioramenti nei controlli di collisione, gestione delle sequenze per ridurre rotazioni e manipolazioni delle parti; ergonomia dell'editor utensili migliorata.
• Radquote: import CSV per accelerare la quotazione di più parti.

RADAN Version 2020.1

• Aggiornamenti del flusso di nesting basati sul feedback del reparto produzione.
• Common Grid Cutting: auto-attrezzaggio migliorato per griglie regolari.
• Floating Scrap Test: controlli per residui flottanti con evidenziazione visiva.
• Radm-ax / Radtube: gestione di più lunghezze di stock nel nesting e tracciamento degli ID stock; reporting migliorato.
• Radbend: opzioni estese per la programmazione multi-pressa, menu proprietà mostrato durante la compilazione NC e vista sezione che mostra le dimensioni di default.
• Radquote: importazione di assiemi 3D da SolidWorks, Inventor, SAT e STEP per la quotazione.
• DESIGNER: strumenti aggiuntivi per preparare gli assiemi e generare distinte base e liste di taglio.

RADAN Version 2020.0

• Rilascio solo 64 bit; supporto CAD 3D aggiornato (Inventor 2019, Solid Edge 2019, SolidWorks 2019).
• Nesting: interfaccia visiva per i progetti di nesting e template di progetto; possibilità di importare nest esistenti.
• Nuovi tipi di utensili per punzonatura e accesso semplificato alla configurazione macchina.
• Radbend: pieghe intermedie, controlli fori vicini alle pieghe e miglioramenti nei controlli collisione delle ganasce.
• Radtube: marcatura automatica per taglio common-line su parti legacy; controllo multinest (tempo vs materiale); reporting migliorato.

RADAN Version 2019 R1 e precedenti

• Miglioramenti continui in traduttori CAD, motore di nesting, profilatura, punzonatura, Radbend, Radtube, Radm-ax, Radquote e Designer.
• Temi chiave: algoritmi di nesting più robusti, migliore importazione 2D/3D, attrezzaggio automatico migliorato, taglio common-line, rilevamento residui flottanti, reporting e generazione di set-up sheet, liste utensili interattive, nesting e piegatura batch, Quick Estimates e ampliamento del supporto a postprocessor/controller.
• Designer e RADAN 3D: traduttori estesi, svolgimento automatico e navigazione 3D migliorata per preparare le parti al CAM.

Caratteristiche tecniche / specifiche

• Brand: Hexagon
• Famiglia prodotto: RADAN (software CAD/CAM e di produzione per lamiera, tubi e piegatura)
• Tipo di prodotto: Computer-Aided Manufacturing (CAD/CAM) & software di produzione (moduli includono RADAN CAD/CAM, DESIGNER, RADAN Bending / Radbend, Radm-ax / Radtube, RADQUOTE, Radnest/Radpro)
• Flussi supportati: nesting (progetto & pezzo singolo), profilatura (laser/plasma/oxy), punzonatura, taglio tubi, sequenziamento piegatura, preventivazione e manufacturing packs, esportazione assiemi, gestione dei residui
• Supporto file & traduttori: numerosi formati 2D/3D a seconda delle versioni (DXF, DWG, IGES, STEP, Parasolid, SolidWorks, Inventor, CATIA, PRO/E/Creo, ecc.)
• Piattaforma: software desktop/server (release moderne in 64 bit)
• Localizzazione: informazioni prodotto disponibili in più lingue
• Contenuto delle release: note di rilascio dettagliate per versione che descrivono automazione, attrezzaggio e supporto postprocessor
