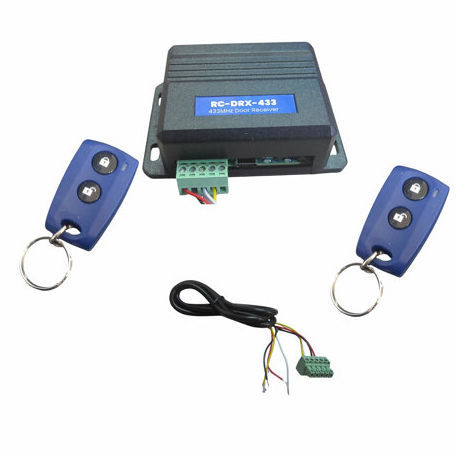

Interfaccia wireless di controllo accesso porta RC-DCK-433

Panoramica
Il kit wireless RC-DCK-433 è una soluzione RF professionale progettata per controllare e attivare porte automatiche, cancelli e sistemi di accesso senza collegamenti cablati tra dispositivi di comando e unità di automazione. Riduce tempi di installazione, complessità del cablaggio e costi; adatto a retrofit e nuove installazioni.

Vantaggi principali

• Nessun cablaggio tra dispositivi
• Configurazione completa via software (configurabile da PC tramite USB-C)
• Installazione e messa in servizio rapide
• Massima flessibilità per diverse configurazioni di automazione
• Tecnologia RF affidabile a 433 MHz
• Minori errori di installazione e interventi di manutenzione

Banda operativa e prestazioni
Il sistema opera nella banda a 433 MHz (frequenza operativa 433,92 MHz), standard per collegamenti wireless a corto e medio raggio. Il progetto radio assicura stabilità, buona resistenza alle interferenze e affidabilità nel tempo in ambienti industriali e commerciali.

Caratteristiche tecniche (sommario)

• Tensione di alimentazione Trasmettitore (RCTV-08): CR2032 (3,0 V)
• Tensione di alimentazione Unità ricevente (RC-DRX-433): 9,0 ÷ 15,0 V DC
• Corrente d'alimentazione Trasmettitore (max): 7,0 mA
• Corrente d'alimentazione Ricevitore (max): 35,0 mA
• Frequenza operativa: 433,92 MHz
• Potenza radio emessa Trasmettitore (max): 7,0 dBm
• Temperatura operativa: -40 °C a 80 °C

I/O del kit e indicatori (connettore / assegnazione pin)

• Pin 1: Alimentazione +12V DC/AC
• Pin 2: Massa alimentazione GND DC/AC
• Pin 3: COM (Common)
• Pin 4: NO (Normally Open)
• Pin 5: NC (Normally Closed)
• Pin 6: USB type C per configurazione
• Pin 7: LED verde (relè attivo)
• Pin 8: Non usato (riservato)
• Pin 9: LED blu (comando ricevuto)
• Pin 10: RESET
• Pin 11: LED rosso (alimentazione)

Esempi di moduli inclusi e relative specifiche

• RC-TFSK3-434 — Modulo trasmettitore FSK 433.92 MHz, Vdc 2.4 ÷ 3.6 V, Corrente 14.5 mA, Potenza 10 dBm, Dimensioni 20.32 x 11.43 mm
• RC-TFSK4-434 — Modulo trasmettitore FSK 433.92 MHz, Vdc 2.4 ÷ 3.6 V, Corrente 14.5 mA, Potenza 10 dBm, Dimensioni 30.5 x 10.3 mm
• RC-TASK2-868 — Modulo trasmettitore ASK/OOK (esempio) con oscillatore al quarzo, Vdc 2.2 ÷ 3.6 V, Corrente 21/15 mA, Frequenza 868.30 MHz, Potenza 10 dBm, Dimensioni 20.32 x 11.43 mm

Caratteristiche / Specifiche

• Modello prodotto: RC-DCK-433
• Frequenza operativa: 433,92 MHz
• Alimentazione trasmettitore (esempio): CR2032 (3,0 V) per trasmettitore portatile (RCTV-08)
• Alimentazione ricevitore: 9 ÷ 15 V DC (RC-DRX-433)
• Corrente alimentazione trasmettitore (max): 7 mA
• Corrente alimentazione ricevitore (max): 35 mA
• Potenza radio emessa (trasmettitore): fino a 7 dBm
• Intervallo di temperatura operativa: -40 °C a 80 °C
• I/O del kit: uscite relè COM / NO / NC, ingresso +12 V, GND, porta di configurazione USB type-C
• LED di stato: Verde (relè attivo), Blu (comando ricevuto), Rosso (alimentazione)
• Configurazione: Controllo completo via software da PC (USB type-C)
