Controllo numerico per macchina di produzione Legoper contornatrice CNC6 assi8 assi
Aggiungi ai preferiti
Confronta con altri prodotti
Vuoi acquistare direttamente?
Vai sul nostro Shop.
Caratteristiche
- Applicazioni
- per macchina di produzione, per contornatrice CNC
- Numero di assi
- 4 assi, 2 assi, 16 assi, 6 assi, 8 assi
- Altre caratteristiche
- allungabile
- Comunicazione
- TCP/IP
- Input/output
- 16 ingressi digitali, 8 ingressi digitali, con 16 uscite digitali, con 6 uscite digitali
Descrizione

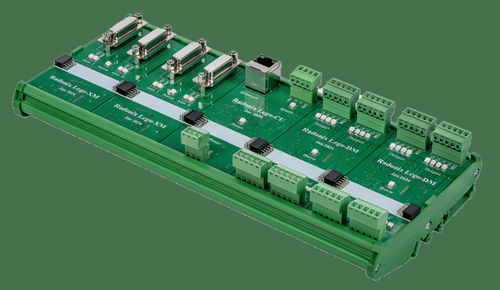

Radonix Lego è un sistema di controllo CNC completamente modulare composto da un'unità di controllo (Lego-CU), moduli a 2 assi (Lego-XM) e moduli di I/O digitali configurabili (Lego-DM). Aggiungi o rimuovi istantaneamente assi e I/O per soddisfare le tue esigenze esatte—non pagare mai per capacità inutilizzata.
Moduli e caratteristiche principali:
- 1. Moduli assi (Lego-XM): Per modulo: 2 assi di movimento indipendenti, Massimo: 8 moduli, Indicatori LED: “Status” + “Step/Dir” per asse, Installazione: Scorrere su guida DIN, indirizzamento automatico tramite backplane.
- 2. Unità di controllo (Lego-CU): Ruolo: Coordina tutti i moduli e fornisce un collegamento Ethernet/TCP-IP al PC, Alimentazione e bus: alimentazione 18–30 V, bus su guida DIN per dati e rilevamento hot-swap.
- 3. Moduli di I/O digitali (Lego-DM): Configurazione standard: 8 ingressi optoisolati (X0…X7) + 8 uscite commutabili (Y0…Y7), Massimo: 8 moduli, Assegnazione flessibile: mappatura I/O configurabile tramite firmware, selezione attivo-alto/basso, debounce (1–50 ms), Protezione: limitazione della corrente di cortocircuito con ripristino automatico, LED: indicatori di stato per canale + LED di salute generale.
Configurazioni di configurazione:
- Configurazione: 1 XM + 1 DM, Assi: 2 assi, I/O: 8 ingressi / 8 uscite, Caso d'uso: router a 3 assi + sensori di base
- Configurazione: 2 XM + 2 DM, Assi: 4 assi, I/O: 16 ingressi / 16 uscite, Caso d'uso: linea compatta di pick-and-place
- Configurazione: 4 XM + 4 DM, Assi: 8 assi, I/O: 32 ingressi / 32 uscite, Caso d'uso: centro di lavorazione di medie dimensioni
- Configurazione: 8 XM + 8 DM (max.), Assi: 16 assi, I/O: 64 ingressi / 64 uscite, Caso d'uso: linea di produzione completamente automatizzata
Caratteristiche / Specifiche tecniche:
- Sistema di controllo CNC modulare
- Unità di controllo (Lego-CU)
- Moduli a 2 assi (Lego-XM)
- Moduli di I/O digitali configurabili (Lego-DM)
- Collegamento Ethernet/TCP-IP al PC
- Alimentazione 18–30 V
