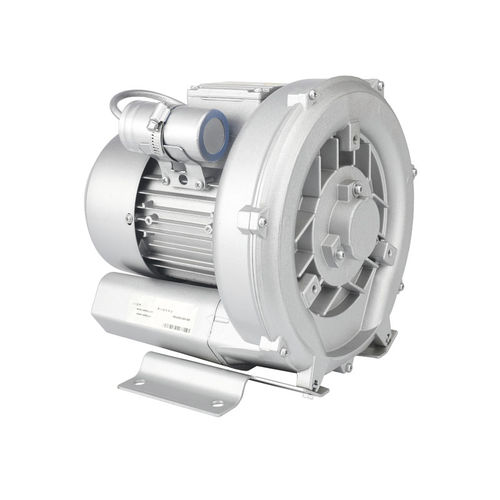

Soffiante d'aria HRT-010F-1R8

a rotorea canale lateralemonostadio

Principio di funzionamento delle soffianti ad anello ad alta pressione: Le giranti della soffiante sono montate direttamente sull'albero del motore per una compressione senza contatto e completamente priva di attrito. La massima affidabilità operativa, anche in presenza di elevate pressioni differenziali, è garantita dalla disposizione dei cuscinetti all'esterno della camera di compressione. Il gas viene aspirato attraverso il canale di ingresso 1 e il canale 2. Quando entra nel lato, la girante rotante 3 imprime velocità al gas nel senso di rotazione. La forza centrifuga nelle pale della girante accelera il gas verso l'esterno e la pressione aumenta. Ogni rotazione aggiunge energia cinetica, con conseguente ulteriore aumento della pressione lungo il canale laterale. Il canale laterale si restringe in corrispondenza del rotore, spazzando il gas dalle pale della girante e scaricandolo nel silenziatore di uscita 4, dove esce dalla soffiante a canale laterale.
