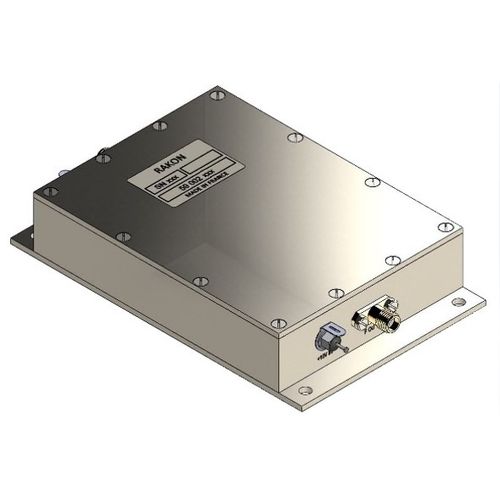

LNO 10000 B3 è un oscillatore a basso rumore che genera un segnale di uscita a 10 GHz, con blocco di fase su un riferimento esterno.
È composto da una frequenza fondamentale OCSO (Oven Controlled SAW Oscillator) seguita da un moltiplicatore di frequenza x20. Sono disponibili tre modalità operative, tramite il segnale di ingresso di controllo:
Ingresso di controllo a funzionamento libero = non collegato
Ingresso di controllo controllato da tensione = tensione continua
Ingresso di controllo Phase Lock Loop = 10 MHz Ref
LNO 10000 B3 è progettato per ambienti di routine (apparecchiature di prova, shelter, apparecchiature militari a terra...). È disponibile in un contenitore di 120,7 mm x 76,2 mm x 23,3 mm.
Caratteristiche
Eccellenti prestazioni di rumore di fase (valori tipici) :
-115 dBc/Hz @ 1 kHz di offset
-140 dBc/Hz @ 10 kHz di offset
-151 dBc/Hz di rumore di fondo
Applicazioni
Strumentazione (apparecchiature di test, simulatori)
Apparecchiature militari a terra secondo MIL-PRF-28800F, Classe 3
Orologio per ADC ad alta velocità
---
