Software di analisi Multibend-Center

di simulazionedi macchinaper ufficio

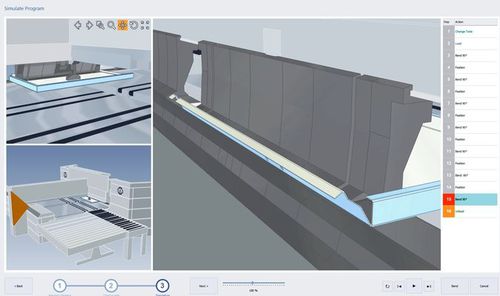

Importazione di un file STEP (alternative: DXF, GEO) con il modello del pezzo. Il software analizza il file STEP e genera automaticamente un modello 3D. Per i file DXF, il programmatore deve aggiungere l'angolo di piegatura. Gli angoli di compensazione del ritorno elastico sono elencati nella tabella dei materiali Programmazione con un solo clic Il software programma le sequenze di piegatura, comprese tutte le operazioni di movimentazione, automaticamente e con un solo clic del mouse! In caso di sequenze di piegatura diverse (piegatura del lato corto prima del lato lungo o viceversa), il software consiglia l'alternativa migliore con una classifica a 5 stelle. Il programma creato automaticamente comprende anche l'impostazione degli utensili. Una simulazione del programma 3D mostra in dettaglio come verrà creato il pezzo. Il software genera un file .pgm che può essere utilizzato anche su macchine esistenti. Per sequenze di piegatura complesse, i file .pgm possono essere modificati con il software CellControl. Modifica dei programmi Con il software CellControl i programmi possono essere modificati in ufficio o sulla macchina. Utilizzando la struttura nota del programma, è possibile aggiungere funzioni speciali o modificare le sequenze individualmente.
