Categoria IEC/EN: D1/C1/C2/C3
Modalità di protezione: Longitudinale, Trasversale
Protezione grossolana: 3 Terminale GDT (linea dati)
MOV (linea PS)
Voltaggi: 24 V DC (linea dati); 24 V AC (linea di alimentazione)
Gamma di frequenza: 30 MHz
Valori di scarico di sovratensione: In: 10 kA, Imax: 20 kA, Iimp: 2,5 kA
Corrente di carico in serie: 1 A (linea dati), 3 A (linea PS)
Recinzione: DIN 43880 2/3 TE, montaggio su guida DIN
Terminali: A trefoli fino a 4 mm2
Alloggio: Design modulare
Conformità: IEC/IT 61643-21

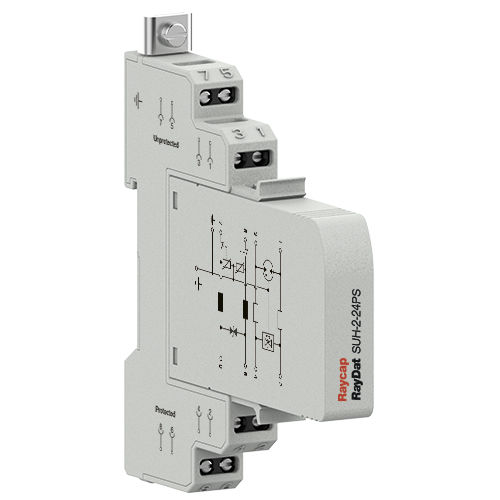

La serie RayDat SUH-2 PS Series è stata sviluppata per la protezione di sistemi con una linea di alimentazione ed una linea di segnale (CAN bus, DeviceNet, ...). Questo efficiente dispositivo di protezione da sovratensione ha lo scopo di proteggere la linea da sovratensioni e scariche elettrostatiche create dalla commutazione di transitori negli edifici. Il circuito di linea del segnale è progettato per ridurre al minimo l'intercapitanza e la capacità di shunt, massimizzando così la frequenza operativa a 30 MHz. Se il modulo viene scollegato dalla base, le linee di collegamento rimangono abilitate.
---
