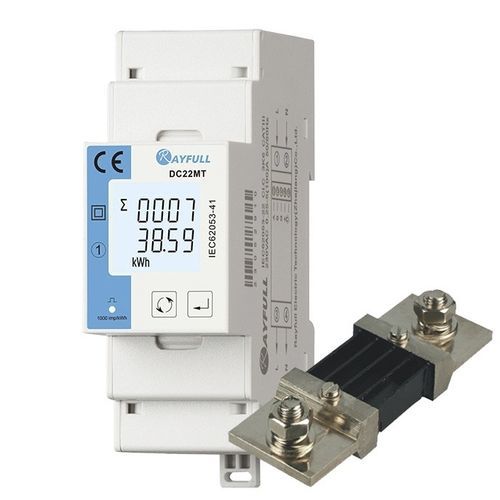

Contatore di energia elettrica per applicazioni DC DC22MT

monofasesu guida DINRS-485

La serie DC22MT è progettata per l'analisi e la misurazione dell'energia in corrente continua. I prodotti adottano la modalità di accesso in derivazione. La corrente dello shunt supporta un massimo di 2000 A. Lo shunt supporta le modalità di connessione positiva e negativa per migliorare la flessibilità di cablaggio dello shunt. Questa serie di misuratori è in grado di misurare tensione, corrente, potenza e carica positiva e negativa nel sistema DC. La serie DC22MT dispone di un'interfaccia di comunicazione RS485 con baudrate massimo di 38400bps, che supporta il protocollo Modbus o DLT645 per la lettura a distanza. Inoltre, il DC22MT è dotato di funzione multitariffaria che consente di misurare l'energia in segmenti preimpostati. Allo stesso tempo, il grande schermo LCD e i pulsanti a sfioramento aiutano gli utenti a visualizzare e impostare i vari parametri di misura sul posto. È stata aggiunta la funzione di protezione con password per migliorare notevolmente la sicurezza dei dati. Modalità di connessione positiva e negativa Misura bidirezionale di energia e potenza Uscita a impulsi Multi-tariffa: 4 tariffe, 8 segmenti temporali Comunicazione: RS485 Modbus RTU/DLT645-2007 Approvato CE/ROHS Specifiche di comunicazione - Interfaccia e protocollo: RS485 a 2 fili; Modbus RTU (predefinito), DL/T645-2007 (opzionale) - Baudrate: 1200, 2400, 4800, 9600 (predefinito), 19200, 38400 bps - Parità: Nessuna (predefinita), Pari, Dispari - Bit di stop: 1 (predefinito), 2 - Tempo di risposta: <100 ms - Tipo di bus : Semi-duplex - Distanza: Max. 1000m - Carico del bus: Max. 64 pezzi Specifiche ambientali - Temperatura di funzionamento: -25 ~ +55℃ - Temperatura di stoccaggio: -40 ~ +80℃ - Umidità: <90%, nessuna condensazione - Grado di inquinamento: 2 - Altitudine: <2000m - Frequenza di vibrazione: Gamma: 10~150Hz, fare riferimento a IEC 60068-2-6
